海湾DH-GST-N2100 系列剩余电流互感器接线安装技术

发布时间：2024-12-11 11:36:47 丨 文章来源：海湾电气火灾 | 作者：http://dq.gstxf.com/丨 浏览次数：236

概述

DH-GST-N2100系列剩余电流互感器（以下简称互感器）可与电气火灾监控装置、电动机保护装

置以及剩余电流继电器配套使用，主要适用于AC0.66KV及以下TN、TT和IT系统，防止直接或间接

电击、电气火灾事故以及设备损坏。

互感器按过线电流或过线孔径分为 13 种规格型号（见表 2.7），既方便用户酌情选择，同时也可

提高测量的精确度。

产品规格

（1） 额定一次电流：1000mA

（2） 额定二次电流：0.5mA

（3） 工作电压：≤660V

（4） 精度等级：等于或优于一级

（5） 额定连续热电流：2000mA

（6） 绝缘电阻：≥1M ohms 500Vdc

（7） 工作频率：50~60Hz

（8） 绝缘耐热等级：E

（9） 外壳阻燃等级：UL94 V-0

（10） 贮存温度：-20℃~+75℃

（11） 工频耐压：3kV/min 50Hz

（12） 海拔：≤3000m

（13） 工作温度：-10℃~+40℃

（14） 湿度：≤93%RH，不结露，无腐蚀性气体场所

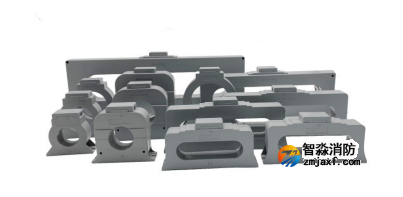

结构特征

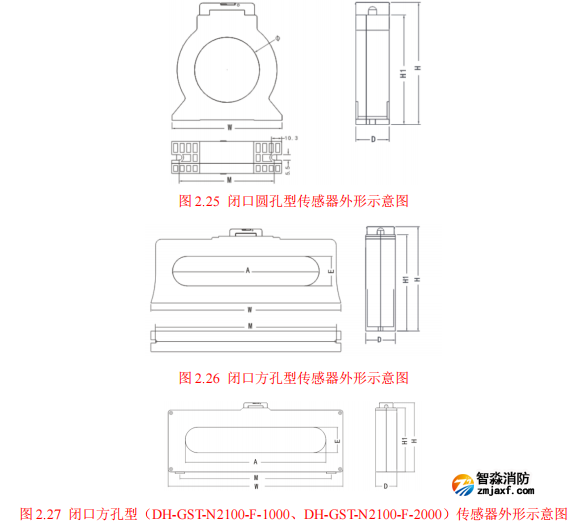

 闭口圆孔型传感器外形示意图如图 2.25 所示，闭口方孔型传感器外形示意图如图 2.26、图 2.27 和

图 2.28 所示，所示参数见表 2.8

安装

安装前应首先检查外壳是否完好无损，标识是否齐全。

探测器安装方式：

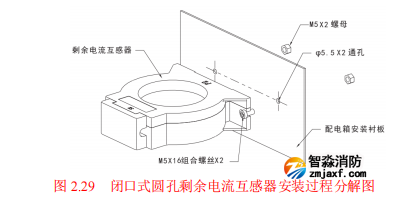

 闭口式圆孔剩余电流互感器安装示意如图 2.29 所示， 闭口式方孔剩余电流互感器安装示意如图

2.30/2.31/2.32 所示，配开口式圆孔剩余电流互感器的探测器安装示意图如图 2.33 所示

接线

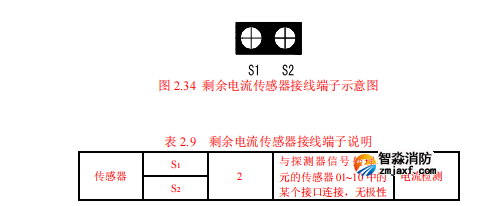

传感器接线端子如图 2.34 所示，具体接线说明如表 2.9。

布线要求

传感器总线：采用阻燃电缆，截面积不小于0.5 mm2，长度小于3m；

监控设备总线：采用阻燃双绞线，截面积不小于1.0 mm2；
