海湾DH-GST-N3103 测温式电气火灾监控探测器接线安装技术

发布时间：2024-12-13 11:04:51 丨 文章来源：海湾电气火灾 | 作者：http://dq.gstxf.com/丨 浏览次数：128

概述

DH-GST-N3103 测温式电气火灾监控探测器(以下简称探测器)与本公司的 GST-DH9000 电气火

灾监控设备等配接，构成电气火灾监控系统，能够对线缆或配电柜内部的温度在 0℃~140℃范围内

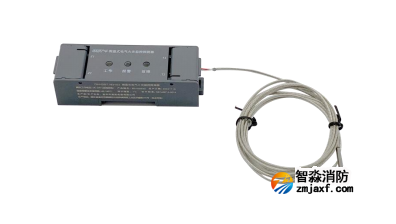

实时监测。探测器由信号处理单元和测温传感器两部分构成，其中信号处理单元采用导轨安装方式；

而测温传感器采用表面安装方式，便于安装使用。

DH-GST-N3103 测温式电气火灾监控探测器具有以下特点：

 探测器的温度报警设定值可以在 45℃~140℃范围内设置，调节精度 1℃。

 探测器具备检测测温传感器与信号处理单元连接线的短路、断路故障。

 通过电子编码器和电气火灾监控设备都可以实现地址编码和温度报警设定值的设置，方便工程调试和维护。

 探测器和电气火灾监控设备采用无极性两线制连接，布线少、系统成本低。

 探测器通讯采用专利数字化无损冲突技术和电子编码技术，报警响应快，调试简便。

 信号处理单元体积小巧；可以采用导轨安装方式，方便安装。

产品规格

（1） 额定工作电压：DC24V(总线供电)，无极性

（2） 工作电流≤1mA

（3） 温度报警设定值范围：45℃~140℃ 调节精度 1℃，默认温度报警设定值为 85℃

（4） 报警响应时间≤40s；

（5） 使用环境：

温度：-10℃～+40℃

相对湿度≤95%，不凝露

（6） 编码方式：电子编码

（7） 壳体材料：阻燃 ABS

（8） 外形尺寸：97.4mm×32mm×25mm

（9） 测温传感器：测温传感器长度数据说明详见图 2.36

（10） 执行标准：GB 14287.3-2014

结构特征

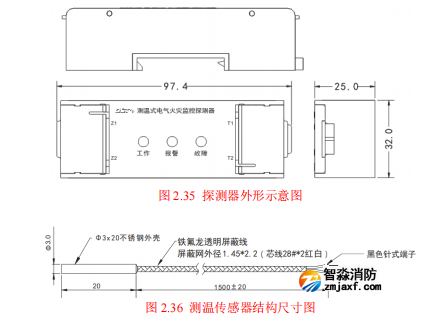

 探测器外形示意图如图 2.35 所示，测温传感器结构尺寸图如图 2.36 所示。

安装

安装前应首先检查外壳是否完好无损，标识是否齐全。

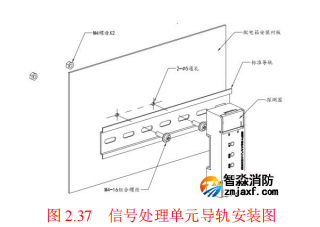

探测器信号处理单元的安装，如图 2.37 所示。

◆ 信号处理单元导轨安装方式安装过程：

第一步：安装 35mm 标准导轨，将导轨安装在配电箱安装衬板或配电柜横（或立）梁上。

第二步：将信号处理单元卡上导轨。

探测器测温传感器安装

测温传感器设置位置说明：探测对象为配电柜内部温度时，测温传感器宜靠近发热部件且靠近配电柜上部的适当位置。

探测对象为低压配电线路时，测温传感器应设置在电缆接头、树干式供电线路接驳处等发热部位，宜采用接触式布置。

此时探测器的测温传感器的金属头可用玻璃纤维布或线卡子压接在靠近电缆接头/接驳处的电缆内部绝缘导线的外表处、

或电缆本身的绝缘外皮处，如图 2.38 所示。

注意：探测器各部分的安装应满足相应安装规范的要求，需使传感器的导线屏蔽层和金属头与箱体

内所有其它金属部件（含箱体外壳）绝缘并保证外壳完好无损，遇到异常现象请及时通知安装方进

行处理。严禁带电开盖进行现场安装维修。

接线

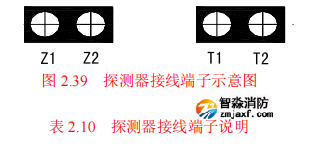

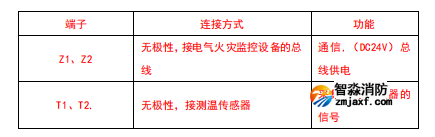

探测器接线端子如图 2.39 所示，具体接线说明如表 2.10。

布线要求

监控设备总线：采用阻燃双绞线，截面积不小于1.0 mm2。

测温传感器电缆线：布线时应尽量避开大电流功率母线、大功率变压器及电抗器等强磁场元器件，

并与箱体内所有其它金属部件（含箱体外壳）绝缘。
