海湾DH-GST-N3101-8 组合式电气火灾监控探测器接线安装技术

发布时间：2024-12-09 10:41:32 丨 文章来源：海湾电气火灾 | 作者：http://dq.gstxf.com/丨 浏览次数：155

概述

DH-GST-N3101-8组合式电气火灾监控探测器（以下简称探测器）为分体式多路探测器，由信号

处理单元、外置剩余电流互感器和测温传感器组成，最多可以同时监测8路剩余电流互感器或温度传

感器，是民用或一般工业建筑中电气火灾监控系统设计时经济节能的优选方案。

该探测器既可嵌装于配电柜和配电箱的表面，也可固定于配电柜和配电箱内的导轨上；通过总

线与本公司的GST-DH9000电气火灾监控设备等构成电气火灾监控报警系统。

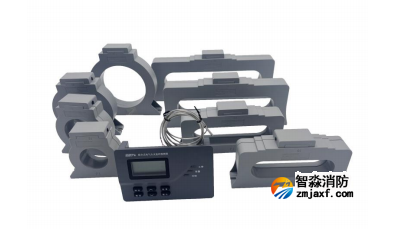

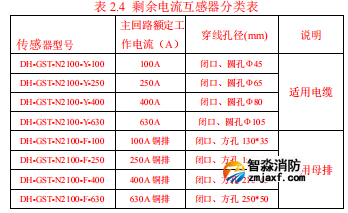

探测器可配接测温和剩余电流两种传感器，剩余电流互感器按过线电流或过线孔径分为8种规格

型号（见表2.4），既方便用户酌情选择，同时也可提高测量的精确度。若配接温度传感器时，温度

传感器型号为DH-GST-N2103。

DH-GST-N3101-8 系列组合式电气火灾监控探测器具有以下特点：

 液晶显示剩余电流或温度实时数据、设定值和地址，以及各路报警故障状态等信息，直观

方便；按键操作，简单易行。

 探测器最多可以同时监测 8 路剩余电流互感器或温度传感器，传感器端口可实现剩余电流

互感器或温度传感器类型自动识别，配置方便，布线灵活。

 探测器的温度报警设定值可以在 45℃~140℃范围内设置，调节精度 1℃。

 剩余电流互感器的灵敏度高，线性度好，运行可靠，安装方便；报警设定值可以从 200mA

到 1000mA 间设置，调节精度为 1mA。

 探测器由电气火灾监控设备的数字化通信总线供电且无极性连接、无需另接 220V 或 24V

电源，简单方便。

 探测器信号处理单元可实现面板安装和导轨安装。

 探测器可进行起始地址设置，可完成 8 路传感器报警设定值的设置和查询，方便工程调试

和维护。

产品规格

(1) 额定工作电压：DC24V（总线供电），无极性

(2) 工作电流≤1.5mA

(3) 剩余电流报警设定值：200mA~1000mA 调节精度 1mA

(4) 报警响应时间≤30s

(5) 剩余电流互感器主回路：额定工作电流 0A～630A 多种规格可选，额定工作电压＜AC660V，额

定频率 50Hz

(6) 温度报警设定值范围：45℃~140℃ 调节精度 1℃

(7) 温度报警响应时间≤40s

(8) 输出触点容量：2A/30VDC

(9) 使用环境：

温度：-10℃~+40℃ 相对湿度≤95%，不凝露

(10) 外壳防护等级：IP30

(11) 编码方式：电子编码

(12) 壳体材料和颜色：

信号处理单元：阻燃 ABS；传感器：阻燃 ABS

(13) 外形尺寸：（W×H×D）信号处理单元:144mm×96mm×46mm

剩余电流互感器：参见表 2.5

(14) 信号处理单元嵌入式安装开口尺寸：138mm×92mm

(15) 测温传感器：测温传感器长度数据说明见图 2.18

(16) 执行标准：GB 14287.2-2014；GB 14287.3-2014

结构特征

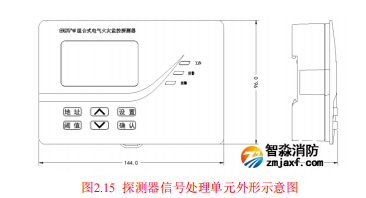

探测器信号处理单元外形示意图如图 2.15 所示。

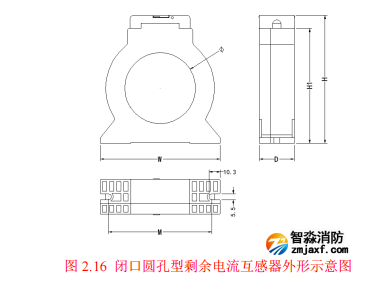

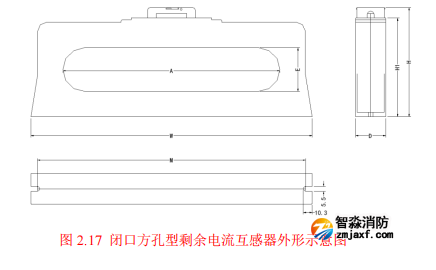

配闭口式圆孔剩余电流互感器的探测器外形尺寸图如图 2.16 所示，配闭口式方孔剩余电流互

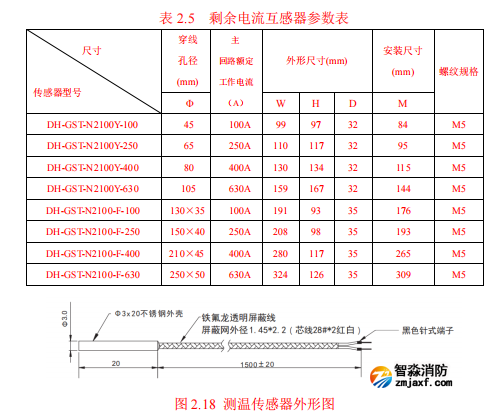

感器的探测器外形尺寸图如图 2.17，参数见表 2.5：

安装

安装前应首先检查外壳是否完好无损，标识是否齐全。

信号处理单元的安装。

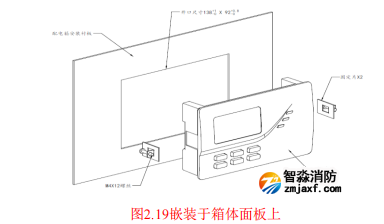

探测器信号处理单元安装分为面板嵌入安装和导轨安装两种。嵌装于箱体面板上时如图2.19所

示，在安装位置上先加工一个方孔（138mm×92mm），将信号处理单元从前方装入，再从安装面板

后方用2个固定片将信号处理单元固定。用这种安装方式可以将信号处理单元安装于配电箱箱门上。

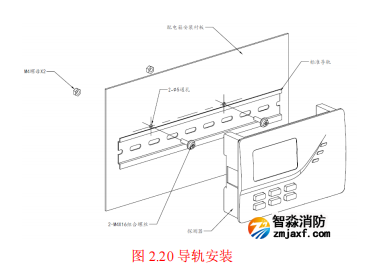

导轨式安装如图 2.20 所示，将一段通用导轨固定在配电箱安装板上，然后将信号处理单元卡接

到导轨上。

闭口圆孔型/方孔型剩余电流互感器安装方式

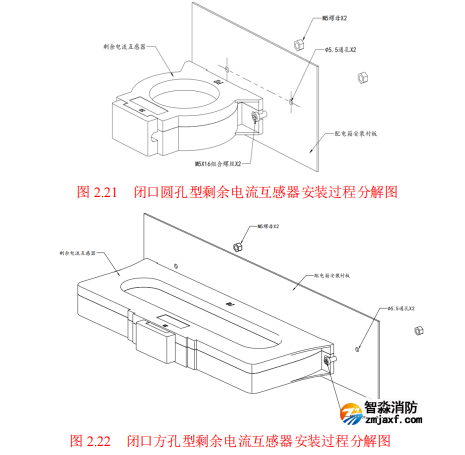

闭口圆孔型剩余电流互感器安装过程分解图如图 2.21 所示；闭口方孔型剩余电流互感器安装过

程分解图如图 2.22 所示；

探测器测温传感器安装

测温传感器设置位置说明：探测对象为配电柜内部温度时，测温传感器宜靠近发热部件且靠

近配电柜上部的适当位置。

探测对象为低压配电线路时，测温传感器应设置在电缆接头、树干式供电线路接驳处等发热

部位，宜采用接触式布置。此时探测器的测温传感器的金属头可用玻璃纤维布或线卡子压接在靠

近电缆接头/接驳处的电缆内部绝缘导线的外表处、或电缆本身的绝缘外皮处，如图 2.23 所示

接线

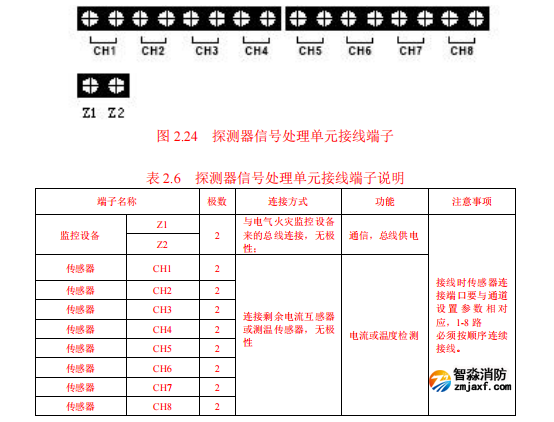

探测器信号处理单元接线端子如图 2.24 所示，具体接线说明如表 2.6。

布线要求

总线：采用阻燃双绞线，截面积不小于1.0 mm²。

测温传感器电缆线：布线时应尽量避开大电流功率母线、大功率变压器及电抗器等强磁场元器

件，并与箱体内所有其它金属部件（含箱体外壳）绝缘。
