实施GB14102.3-2024《防火卷帘第3部分：防火卷帘控制器》，老行业标准GA386-2002《防火卷帘控制器》也并未作废。对新旧两份规范进行对比，发现以下重大变化，希望引起大家重视！

　　一、总线直连主机，不完全取消模块

　　老标准GA386-2002方案

　　老款控制器只有开关量无源反馈，想要把中位、故障、手动信号上传火灾报警主机，必须搭配输入输出模块，一台卷帘就要占用2~3个模块点位，中庭、多层商场点位消耗极大，线路繁琐，模块故障高发。

　　新国标GB14102.3-2024强制要求

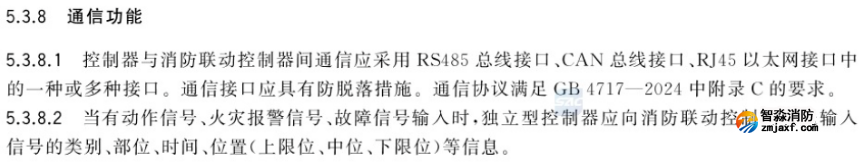

　　控制器标配RS48、CAN、以太网通讯接口中的一种或多种，可总线直连消防联动控制器，卷帘全部状态（上、中、下限位、火警、故障、手动操作）通过总线批量上传，大幅节省主机点位、简化布线；

　　注意：总线通讯是新增通路，并未废除开关量接点。如果项目老旧报警主机无配套通讯协议，依旧可以沿用传统输入输出模块做开关量反馈，不是强制取消模块。

　　分级管控：新增区域型、集中型控制器，大型多分区商场可分区管理卷帘，所有数据统一汇总上传消防控制室，适配智慧消防平台。

　　二、单台控制器带载能力升级：从1控1改为最多1控4

　　老GA386-2002：规范无单台控制器带载数量要求，市面产品大多1台主机只驱动1台卷门机，连片卷帘要多台控制器，成本、布线量都高；

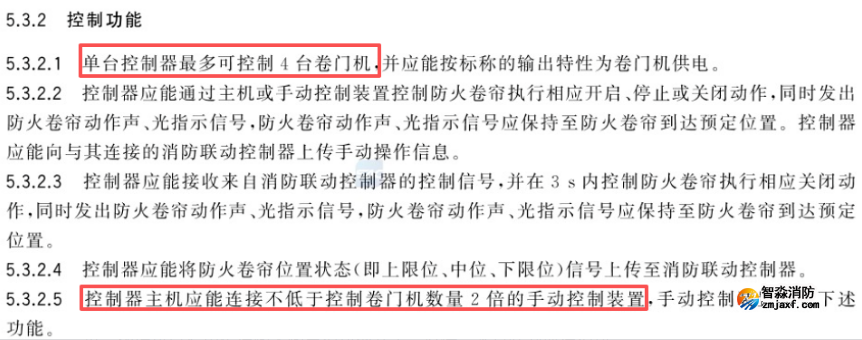

　　新GB14102.3-2024硬性规定：单台控制器最多控制4台卷门机。扶梯两侧、中庭四周连片卷帘，一台主机就近集中管控即可；

　　配套手控盒放宽：主机可接入不少于2倍卷门机数量的手动控制装置，多层疏散通道可多处设置就地启停按钮，老标准仅要求疏散通道配备两套手控，新标准灵活很多。

　　三、疏散卷帘延时、动作逻辑对比

　　老标准GA386-2002

　　疏散卷帘中位延时可调区间：30s~300s；

　　自动下降中途手动暂停后，延时结束自动落底；若停在中位以下，先升回中位再延时下落。

　　新国标GB14102.3-2024

　　中位延时调整为5s~60s可调，大幅缩短最长延时，提升防火分隔时效性，其余动作逻辑和老规范保持一致：

　　疏散通道S型：烟感→降至1.8m中位停留；温感→直接落底；

　　非疏散F型：任意火灾信号直接一步关闭到底，无中途停留；

　　注意：自带火灾探测器接入功能的控制器，严禁隐蔽安装，老标准无这条强制要求。

　　四、电源、备用电源指标全部更新

　　1、备用电源续航（关键纠正点）

　　GA386-2002旧要求：备电仅支持整机连续工作1h，仅能完成一轮自重下降动作；

　　GB14102.3-2024新标准：备用电源需先维持整机2h正常监视，之后还能完整执行“开启1min+关闭5s”循环3次，断电防火能力大幅提升，很多老旧设备电池容量不满足新规。

　　2、主电源过载保护

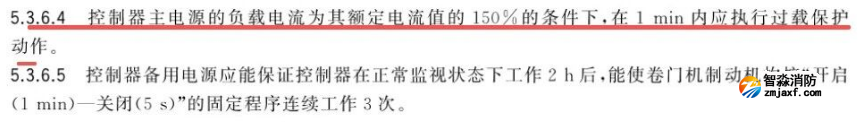

　　老标准无明确过载时限；新国标规定：负载达到额定电流150%时，1min内必须触发过载保护。

　　3、电压适应范围

　　老标准适配187~242V；新标准简化为额定电压85%~110%区间稳定工作，覆盖更广电压波动场景。

　　五、硬件、显示、故障、存储新增强制条款（新旧对比）

　　声光提示标准调整

　　老GA386-2002：蜂鸣器声压≥85dB；

　　新GB14102.3-2024：调整为75dB~115dB，兼顾降噪与报警辨识度；

　　指示灯统一三色规范不变（红动作火警、黄故障、绿正常），但新增可视要求：3米、高低光环境22.5°视角清晰可见，整机标识、屏幕全部强制中文，老标准无视角、中文硬性要求。

　　故障检测范围扩充

　　老标准仅覆盖主电、卷门机缺相、探测器断线等基础故障；

　　新标准增加：主机-手控盒通讯断线、主机-消防总线故障、超限故障全上传，所有故障100s内声光报警，单一故障不影响其他卷帘运行。

　　历史事件记录（老标准完全缺失）

　　GA386-2002无存储要求；新国标强制：至少存储999条操作、报警、故障记录，断电数据保存14天，火灾溯源、竣工验收必备。

　　双重超限防护保留并细化

　　新旧标准都要求防正卷（冲顶）、反卷（坠底）两套独立保护，新标准明确该保护不能和上下限位共用一套回路，避免限位失效后卷帘损坏。

　　六、电磁兼容、环境试验门槛大幅加高

　　老GA386-2002仅有基础静电、辐射电磁场测试；

　　GB14102.3-2024完整新增全套EMC测试项目：射频传导骚扰、电快速瞬变、浪涌冲击、电源暂降、电压中断；

　　环境测试新增-10℃低温运行、4天恒定湿热长期测试，很多低价小厂老款控制器无法通过全套型式检验，设备选型必须核对新版检测报告。

　　七、总结

　　GA386-2002是2002年老行业标准，功能简单、带载弱、无总线存储、备电续航短；

　　GB14102.3-2024全新强制性国标，核心优化：一控四省设备、总线直连省点位、延时缩短提升防火时效、备电耐久翻倍、完整事件溯源、电磁环境抗干扰全面升级。
