电气施工

电气火灾报警系统的原理、组成与故障处理。

发布时间:2025-02-05 10:56:59 丨 文章来源:海湾电气火灾 | 作者:http://dq.gstxf.com/丨 浏览次数:102

电气火灾监控系统,是‬通过电气火灾监控探测器,把电气火灾报警信号传到其他需要的监控报警系统中,发出声光报警,提醒值班人员尽快协调相关人员进行检查、处理,避免电气事故的发生。

在国家标准《电气火灾监控设备 GB14287.1-2014》中,把电气火灾监控设备分为三部分,它‬的‬术语与定义如下:
1、电气火灾监控系统 :当被保护电气线路中的被探测参数超过报警设定值时,能发出报警信号、控制信号并能指示报警部位的系统,由电气火灾监控设备和电气火灾监控探测器组成。
2、电气火灾监控设备 :能接收来自电气火灾监控探测器的报警信号,发出声、光报警信号和控制信号,指示报警部位,记录、保存并传送报警信息的装置。
3、电气火灾监控探测器:探测被保护线路中的剩余电流、温度、故障电弧等电气火灾危险参数变化和由于电气故障引起的烟雾变化及可能引起电气火灾的静电、绝缘参数变化的探测器。

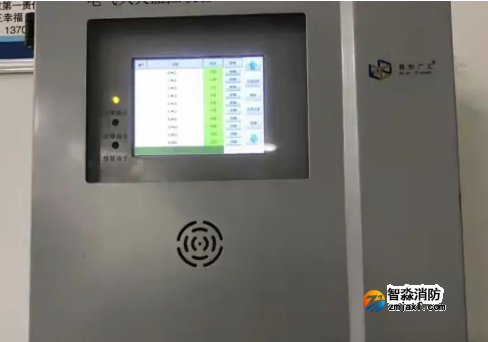

我们公司安装有一套剩余电流式电气火灾监控设备,现把相关的一些知识介绍如下,供大家参考学习。

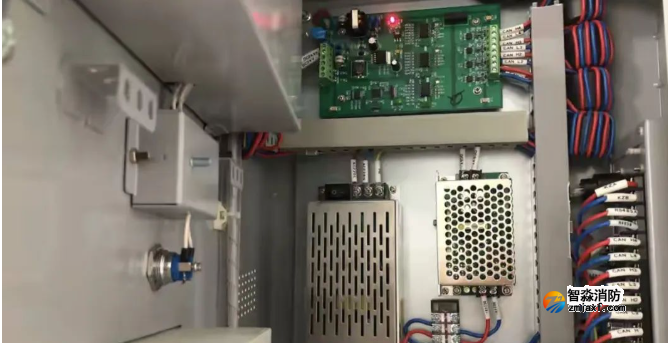

火灾监控设备的硬件主要组成
剩余电流互感器、组合式电气火灾监控探测器、火灾监控通讯熔断器、通讯线缆、电气火灾监控设备箱等组成

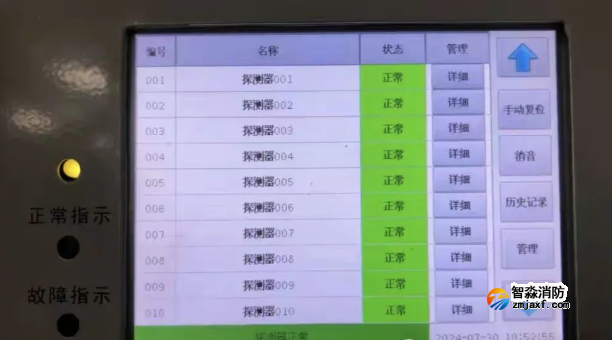

电气火灾监控设备的软件界面各个功能简介
1、手动复位:监控接点或监控设备发生故障或报警后,故障或报警解除后可进行此操作对系统复位。
2、消音:当电气火灾监控设备发生故障或报警时,故障音或报警音响起,点击消音按钮。故障音或报警音消失,当有新的故障或报警发生时,声音再次响起。
3、历史记录:记录过去发生的剩余电流报警、温度报警、探测器故障、通讯信息故障信息。
4、管理:相关功能设置
1)探测器设置:对所配接的探测器进行全在线或全不在线设定,探测器设置可对单个探测器(名称、配电箱号、安装地址、是否在线)进行设置,显示报警设定值;
2)自检:点击自检按钮后,可对以下部件进行检查:正常指示灯检测、故障灯检测、报警灯检测、故障音检测、显示器检测,对所有部件全部检测、退出到管理界面。
3)用户管理:用户名与密码为默认,也可添加或删除用户。
4)网络设定:可设不同的IP地址,在同一局域网下,计算机输入监控设备的IP地址,即可访问该设备
5)时间设定:可对日期、时间进行设定;
6)打印:可以对剩余电流报警、温度报警、探测器故障、探测器通讯故障信息,选择性的打印并保存
7)重新启动:点此按钮,监控设备将会重启。
5、指示灯:
1)绿灯:正常指示灯;
2)黄灯:故障指示灯;
3)红灯:报警指示灯。


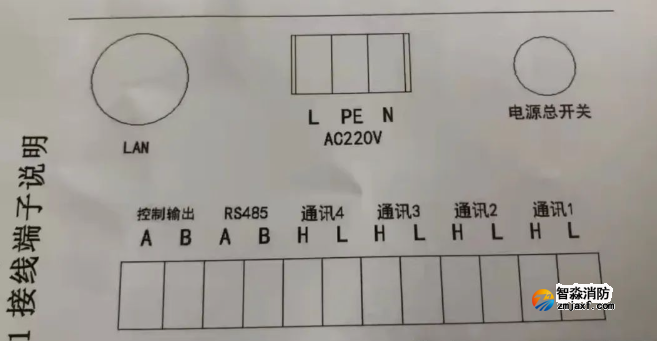

接线端子说明与要求
1、L-接AC220V电源相线;
N-接AC220V电源零线;
PE线为保护地线;电源线应采用线径为1.0mm2的阻燃双色双绞铜质线。
2、CAN总线端子:通讯1H、L--通讯4H、L为CAN总线接口。H为高端、L为底端。
通讯总线应采用线径为1.0mm2的阻燃双色双绞铜质线,单独穿金属管。
当系统应用在强电磁干扰场所时,通讯线应采用屏蔽双绞线且屏蔽层应可靠接地。


3、RS485总线端子:上传信息至图形显示装置
4、报警联动端子说明:控制输出A、B为报警输出干接点,当电气火灾监控设备有报警时闭合,用于给楼宇监控报警系统提供电气火灾报警信号,接点容量:AC220V3A。

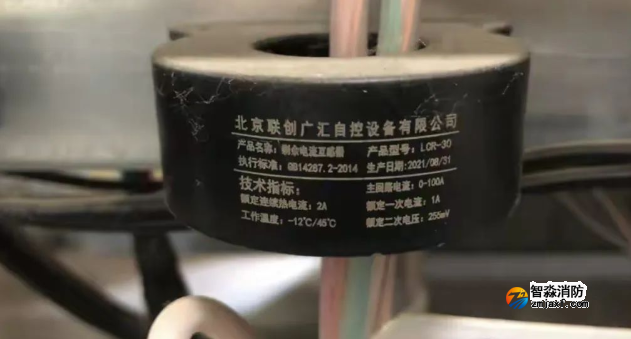

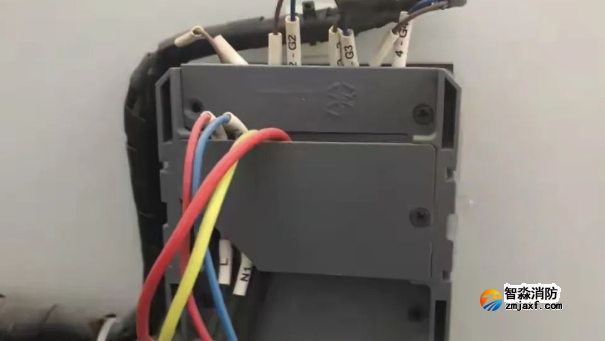

剩余电流互感器
工作原理:剩余电流互感器是漏电保护器的检测元件,它的主要功能是检测通过互感器铁心的主电路的剩余电流(触电、漏电等接地故障电流),并将一次回路的剩余电流变换成二次回路的输出电压。
剩余电流互感器的穿线:TN-S系统中的火线与零线都要传入,但接地线不能穿入。

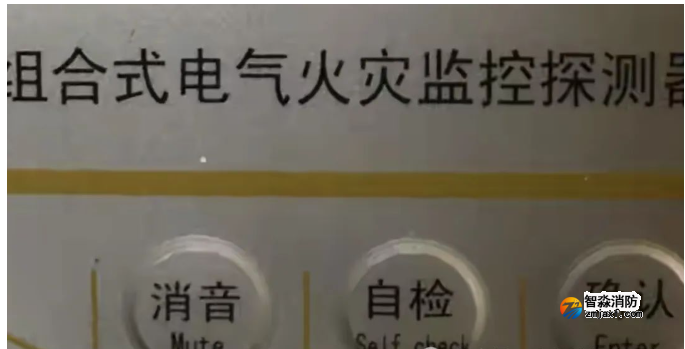

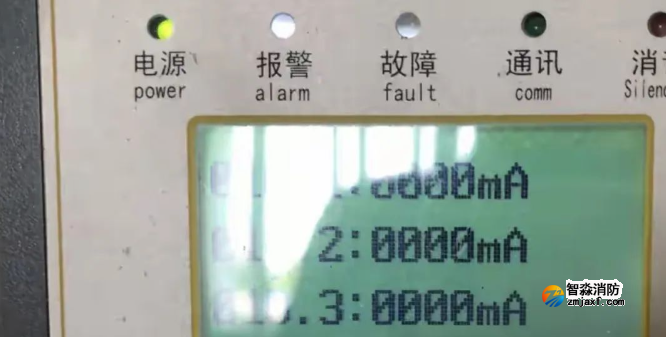

组合式电气火灾监控探测器
每个探测器可以接入4组互感器的数据
剩余电流数值设定:一般漏电电流设置为1000mA(300-1000mA可选)。
温度设置:一般设置为55℃


报警故障与处理流程
首先值班人员按照电气火灾监控设备箱里提供的信息,找到所在的回路编号,判断出发生故障报警点所在的配电室,联系电气维修人员。
电气维修人员到配电室以后,找到相应组合式电气火灾监控探测器,会发现其上的故障红灯已点亮,检查或检测此电气回路是否有异常情况,如发现异常情况后要进行有效的处理完成(或者故障已消除)。

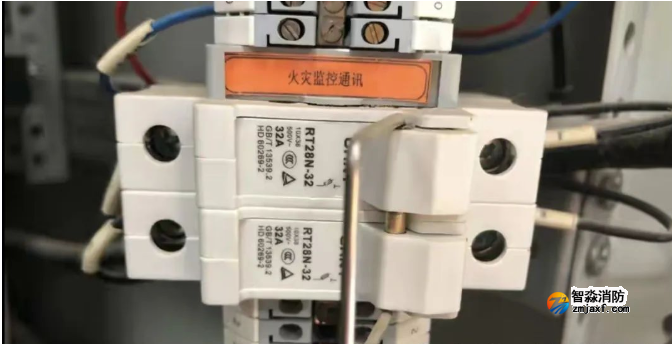

然后打开配电柜门,找到柜子右侧最下角的火灾监控通讯熔断器,用拉环把熔断器断开,然后在推入熔断器底座,手按组合式电气火灾监控探测器上面的确认按钮,此时应该故障红灯消失,如果继续点亮,说明故障原因没有处理完毕。
当组合式电气火灾监控探测器上的故障灯正常后,联系值班人员在电气火灾监控设备箱柜点击手动复位,输入密码后点击确认即可。


一起故障实例
电修人员在一次备用回路接临时用电,四芯的电缆需要三相火线、一根零线。他把三根火线穿入剩余电流互感器,那根零线没有传入直接接在零线排上。送电后,一会就接到调度值班室的人员报修,说某某配电室内电气火灾报警,后来把零线穿入互感器后再也不报警了。
这个实例告诉我们,在TN系统中,地线不需要穿入剩余电流互感器,而工作零线和火线都要穿入剩余电流互感器,否则会触发报警。
