高层建筑电缆井配电间的布置要求

发布时间：2024-12-13 11:17:48 丨 文章来源：海湾电气火灾 | 作者：http://dq.gstxf.com/丨 浏览次数：90

高层建筑中电缆井兼作配电间时，有的布置在贴邻热力、潮湿 （卫生间、淋浴间）、烟道、燃气管道等场所；有的弱电井贴邻电梯井道，有的为省地方布置在建筑的边角。其位置设置不合理。

原因是高层建筑核心筒附近一般需要设置满足各种功能的设备管井、烟井或风机房，设计师在确定电井位置时没有充分考虑不利因素的影响。

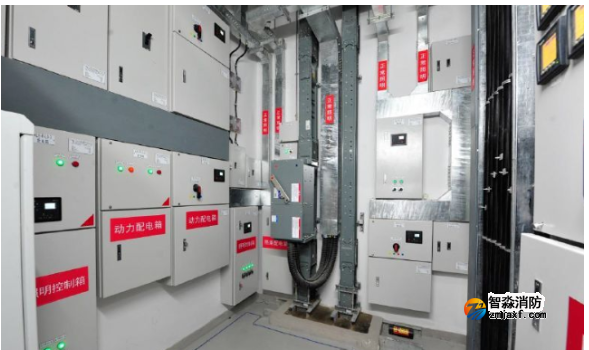

正确的做法，电缆竖井兼配电间应尽量靠近负荷中心位置，竖井的位置和数量应依据建筑规模、各支线供电半径及建筑物的变形缝位置和防火分区等因数确定。

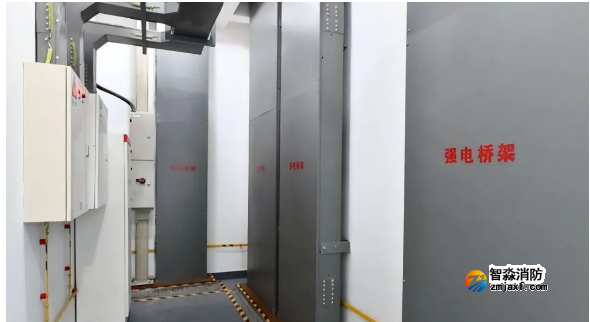

电缆竖井兼配电间应进出线方便、上下层通顺；强、弱电竖井宜分别设置，确有困难需敷 设在同一电缆井，应分别布置在电缆井的两侧或采取隔离措施。

依据 GB51348-2019 《民用建筑电气设计标准》第8.11.3条规定：竖井的井壁应为耐火极限不低于1h的非燃烧体。竖井在每层楼应设维护检修门并应开向公共走廊，其耐火等级不应低于丙级。竖井内各层钢筋混凝土楼板或钢结构楼板应做防火密封隔离，线缆穿过楼板或井壁应采用与楼板、井壁耐火等级相同的防火堵料封堵。

依据第8.11.4条规定：竖井的井壁上设置集中电表箱、配电箱或控制箱等箱体时，其进线与出线均应穿可弯曲金属导管或钢管保护。

依据第8.11.5条规定：竖井大小除应满足布线间隔及端子箱、配电箱布置所必需尺寸外，进人竖井宜在箱体前留有不小于0.8m的操作距离。当建筑物平面受限制时，可利用公共走道满足操作距离的要求，但竖井的进深不应小于0.6m。

电缆竖井的地面应比过道地面高50ｍｍ或采用200ｍｍ高的门槛，以防水漫入，井内禁止其他无关的管道穿过。
