海湾DH-GST-N3102 系列组合式电气火灾监控探测器接线技术安装

发布时间：2024-12-06 11:20:48 丨 文章来源：海湾电气火灾 | 作者：http://dq.gstxf.com/丨 浏览次数：147

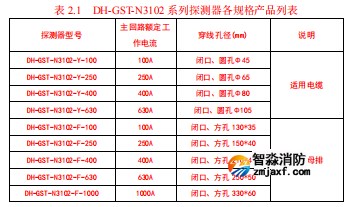

概述 海湾DH-GST-N3102 系列组合式电气火灾监控探测器（以下简称探测器）具有 1 路剩余电流监测和 1 路温度监测功能，能实时监测被监测回路的剩余电流值和温度值，可以有效的保障安全用电和防止 电气火灾的发生。 该探测器采用螺钉固定于配电柜和配电箱的表面，通过数字化总线与本公司的 GST-DH9000 电 气火灾监控设备等构成电气火灾监控报警系统。 探测器按可配接的剩余电流互感器按过线电流或过线孔径分为 13 种规格型号（见表 2.1），既方 便用户酌情选择，同时也可提高测量的精确度。

DH-GST-N3102 系列剩余电流式电气火灾监控探测器具有以下特点：

 探测器的温度报警设定值可以在 45℃~140℃范围内设置，调节精度 1℃。

 剩余电流传感器的灵敏度高，线性度好，运行可靠，安装方便；报警设定值可以从 200mA~1000mA 间设置，调节精度为 1mA。

 探测器具备能检测电流传感器与信号处理单元连接线的短路、断路故障。

 通过电子编码器和电气火灾监控设备都可以实现地址编码和报警设定值的设置，方便工程 调试和维护。

 探测器由电气火灾监控设备的数字化通信总线供电且无极性连接、无需另接 220V 或 24V 电源，简单方便。

 外形美观，体型小巧，使用螺钉安装，施工方便，牢固可靠。

产品规格

（1） 额定工作电压：DC24V(总线供电)，无极性

（2） 工作电流≤1mA

（3） 剩余电流报警设定值范围： DH-GST-N3102-Y-100/250/400/630：200mA~1000mA 调节精度 1mA，出厂默认值为 500mA DH-GST-N3102-F-100/250/400/630：200mA~1000mA 调节精度 1mA,出厂默认值为 500mA DH-GST-N3102-Y-100K/250K：300mA~1000mA 调节精度 1mA,出厂默认值为 500mA DH-GST-N3102-F-1000/2000/Y-400K：500mA~1000mA 调节精度 1mA,出厂默认值为 700mA

（4） 剩余电流报警响应时间≤30s

（5） 主回路：额定工作电流 0A～2000A 多种规格可选，电压＜AC660V

（6） 温度报警设定值范围：45℃~140℃ 调节精度 1℃,默认温度报警设定值为 85℃

（7） 温度报警响应时间≤40s；

（8） 使用环境：温度：-10℃～+40℃ 相对湿度≤95%，不凝露

（9） 编码方式：电子编码

（10） 壳体材料： 信号处理单元：阻燃 ABS 剩余电流互感器：阻燃 ABS

（11） 外形尺寸：参见表 2.2

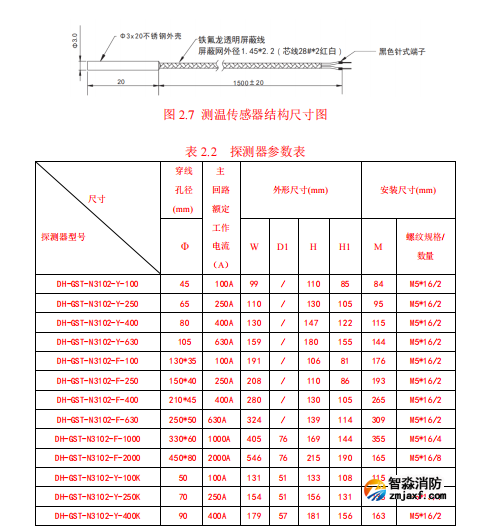

（12） 测温传感器：测温传感器参数详见图 2.7

（13） 执行标准：GB 14287.2-2014；GB 14287.3-2014

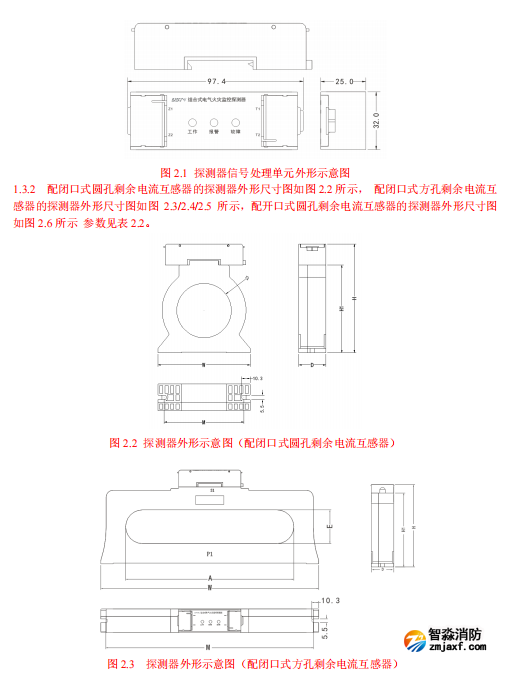

结构特征 探测器信号处理单元外形示意图如图 2.1 所示

安装

安装前应首先检查外壳是否完好无损，标识是否齐全。

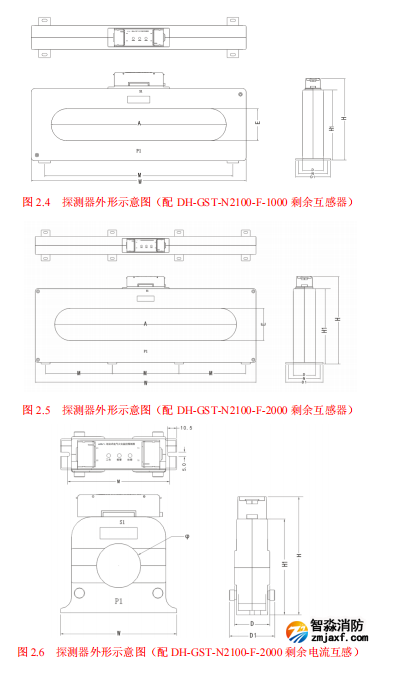

探测器安装方式： 配闭口式圆孔剩余电流互感器的探测器安装示意如图 2.8 所示， 配闭口式方孔剩余电流互感器的探测器安装示意如图 2.9/2.10/2.11 所示，配开口式圆孔剩余电流互感器的探测器安装示意图如图 2.12 所示
