海湾GST-FH-8308 防火门监控模块

发布时间：2024-12-04 10:19:29 丨 文章来源：海湾电气火灾 | 作者：http://dq.gstxf.com/丨 浏览次数：179

采用电子编码器进行编码，工程调试简便。

输入端与无源触点连接，具有检线功能，可设置为常开检线、常闭检线或自回答方式。

输出端可连接成常开输出或常闭输出，具有检线功能。

主要技术指标

工作电压:

信号总线电压:总线     24V允许范围:16V~28V

电源总线电压:DC24V    允许范围:DC20V~DC28V

工作电流:

总线监视电流≤1mA   总线启动电流≤3mA

电源监视电流≤5mA   电源启动电流≤20mA线制:

信号总线: 2线，无极性，连接防火门监控器，

电源线: 2 线，无极性，连接防火门监控器或电源箱。

输出容量:无源输出，容量为 DC24V200mA。COM 端在监控模块内部串入检线电路，导通后有不高于 2V 压降。

输出控制方式:电平、脉冲(脉冲启动时继电器吸合时间为 3~10s)。

输出检线:输出线路发生短路、断路时，监控模块将向防火门监控器发送故障信号(6)(7)输入检线:输入端发生短路、断路时,监控模块向防火门监控器发送故障信号: 输入动作时,监控模块向防火门监控器发送反馈信号。

使用环境:温度:-10℃~+55℃     相对湿度≤95%，不凝露()外壳防护等级:IP30

外形尺寸:86mmx86mmx43mm(带底壳)

结构特征、安装与布线

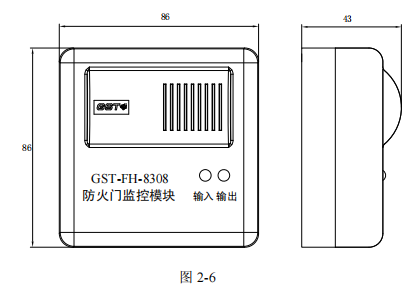

GST-FH-8308 的外形示意图如图 2-6 所示。

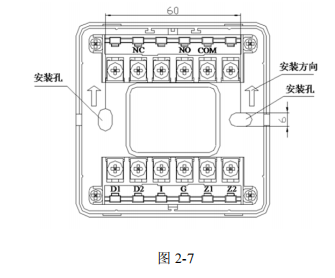

GST-FH-8308 的安装示意图如图 2-7 所示，安装孔距为 60mm，可明装或预埋安装，预埋安装时需使用 86H50 型预埋盒。安装设备之前，请切断回路的电源!

GSTFH-8308 的对外端子示意图如图 2-7 所示，其中:

Z1、Z2:接防火门监控器两总线，无极性。

D1、D2:DC24V 电源，无极性。

"1、G:与被控制设备无源触点连接，用于实现设备反馈确认(通过电子编码器设为常开检线、常闭检线或自回答)。

COM、NO、NC:无源输出端子。常开输出接COM 和 NO:常闭输出接 COM 和 NC。

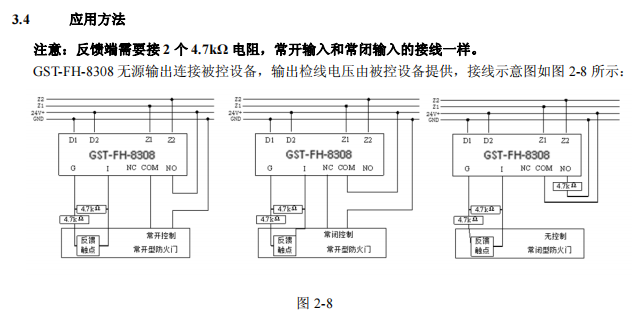

布线要求:

Z1、Z2 采用截面积>1.0mm2 的 RVS 双绞线。

电源线 D1、D2 采用截面积≥1.5mm2 的 RV 线。

I、G、COM、NC、NO 采用截面积≥1.0mm2 的 RV 线。

布线应与动力电缆、高低压配电电缆等不同电压等级的电缆分开布置，不能布设在同一穿线管或线槽内。
