海湾GST-FH-N3200G/T 防火门监控器接线技术

发布时间：2024-12-02 10:17:20 丨 文章来源：海湾电气火灾 | 作者：http://dq.gstxf.com/丨 浏览次数：318

系统容量大:单台容量可达16 个回路总计 3200个控制点:监控器之间可以互相组网，组成超大容量防火门监控系统，满足大型建筑群的应用需求。

可靠性高:不同的回路板卡之间电气隔离，一块板卡的短路、接地故障不影响其他板卡的正常工作，极大地降低了不同总线间的信号串扰。

配置灵活:用户可按需配置回路板数量，选择400点、800点、1200点、……、3200 点等多种配置:可按需配置手动盘，实现对常开防火门直接、快速地控制。

控制方式灵活：可通过手动盘、菜单操作或自动联动方式控制常开防火门关闭。

主要技术指标

交流电源：AC220V±15%，50Hz

备用电源：DC24V，2 节 12V/16Ah 密封铅酸电池串接。

功耗：

监控功耗=基本功耗 30W+单块回路板监控功耗 5W(400个总线设备)*回路板数

最大功耗=-基本功耗 30W+单块回路板报警功耗 7W(400个总线设备)*回路板数

系统配置:

按需最多配置8块回路板，每块回路板2个回路，每回路200个编码点。

GST-FH-N3200G 按需最多配置4块 96 路手动盘:GST-FH-N3200T 按需最多配置1块 96路手动盘。

1路 CAN 通讯，用于与火灾报警控制器或其他防火门监控器联网。

1 路 RS-422 通讯，用于连接图形显示装置。

2 路触点输出，常开、常闭可设置，触点容量为1A/24VDC 或1A/125VAC。

本机不提供 DC24V 电源输出，需另配 GST-DY-100A 电源箱，为监控模块和防火门监控设备提供 DC24V 电源。

液品屏规格:分辨率 800x480，7.0英寸彩色LED 液晶屏

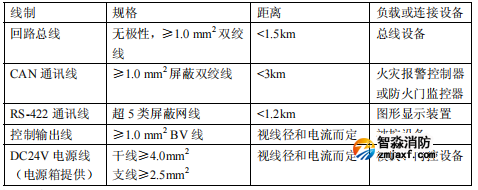

外部接线:

外形尺寸:

GST-FH-N3200G:立柜式，550mmx460mmx1715mm

GST-FH-N3200T:单节琴台式，545mmx863mmx1273mm

外壳防护等级:IP30使用环境:

环境温度:0℃~+40℃

相对湿度:<95%，不凝露

结构特征、安装与布线

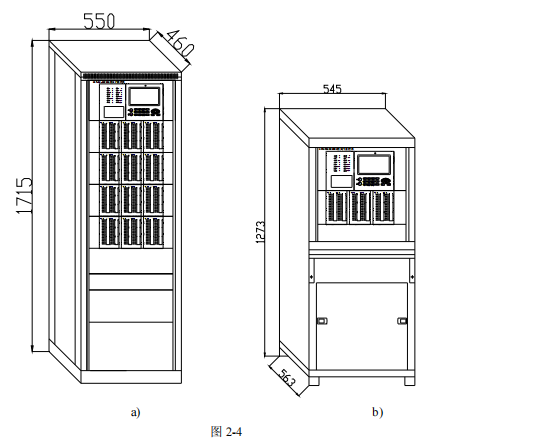

GST-FH-N3200G 外观示意图如图 2-4 a)所示。

GST-FH-N3200T 外观示意图（未含台面）如图 2-4 b)所示。

GST-FH-N3200G、GST-FH-N3200T 外接端子如图 2-5 所示。

其中:

空气开关(L、N、PE):交流 220V接线端子。

ZBn、ZAn(n=1~16):总线接线端子(无极性)。

On、COMn(n=1~2):控制输出接线端子。

CANH1、CANL1:CAN 通讯接线端子，注意极性!

CANH2、CANL2:预留。

网络插座:RS-422 通讯插座。布线要求:

交流电源线应采用耐压 750V 以上的三芯绝缘线。

机壳保护接地线宜用截面积>4mm?的铜导线，接地电阻应小于49。

其余布线要求见主要技术指标。
