概述

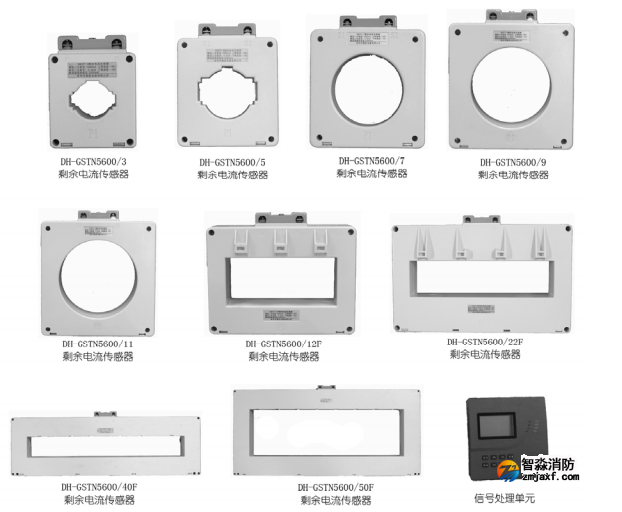

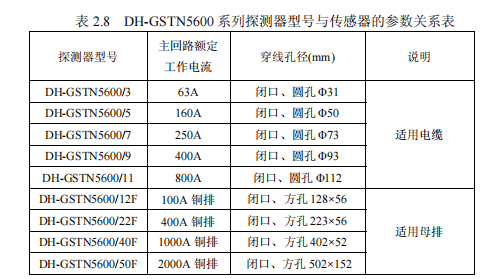

海湾DH-GSTN5600 剩余电流式电气火灾监控探测器（以下简称探测器）为分体式多路探测器，由信 号处理单元和外置剩余电流传感器组成，最多可以同时监测 10 路剩余电流传感器，是民用或一般工 业建筑中电气火灾监控系统设计时经济节能的优选方案。 该探测器既可嵌装于配电柜和配电箱的表面，也可固定于配电柜和配电箱内的导轨上；通过二 总线与本公司的 GST-DH9000 系列电气火灾监控设备等构成电气火灾监控报警系统。 探测器可配接的剩余电流传感器按过线电流或过线孔径分为 9 种规格型号（见表 2.8），既方便 用户酌情选择，同时也可提高测量的精确度。

DH-GSTN5600 系列剩余电流式电气火灾监控探测器具有以下特点：

 液晶显示剩余电流值、设定值和地址，以及各路报警故障状态等信息，直观方便；按键操 作，简单易行。

 探测器最多可以同时监测 10 路剩余电流传感器，配置方便，布线灵活。

 剩余电流传感器的灵敏度高，线性度好，运行可靠，安装方便；报警设定值可以从 300mA 到 1000mA 间设置，调节精度为 1mA。

 探测器由电气火灾监控设备的数字化通信总线供电且无极性连接、无需另接 220V 或 24V 电源，简单方便。

 探测器信号处理单元可实现面板安装和导轨安装。

 探测器可进行起始地址设置、可完成传感器报警设定值的设置和查询，方便工程调试和维护。

产品规格

（1） 工作电压：总线 24V，无极性

（2） 工作电流＜DC3mA

（3）剩余电流报警设定值：300mA~1000mA 调节精度 1mA

（4）主回路：电流 0A~2000A 多种规格可选，电压＜AC660V

（5） 报警响应时间≤30s

（6）使用环境： 温度：-10℃~+40℃ 相对湿度≤95%，不凝露

（7）外壳防护等级：IP30

（8）壳体材料和颜色： 信号处理单元：阻燃 ABS PANTONE COOL GRAY 10C  传感器：ABS，象牙白

（9）外形尺寸： 信号处理单元:195mm×195mm×41mm  传感器：参见表 2.9

（10）信号处理单元嵌入式安装开口尺寸：187mm×187mm

（11）安装孔距：参见表 2.9

（12）执行标准：GB 14287.2-2014

结构特征

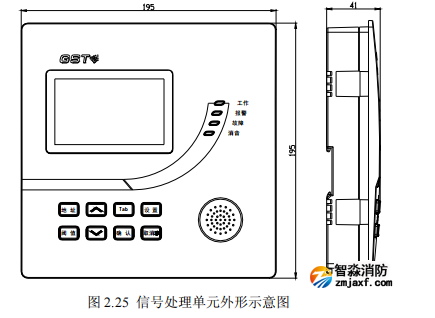

信号处理单元外形示意图如图 2.25 所示

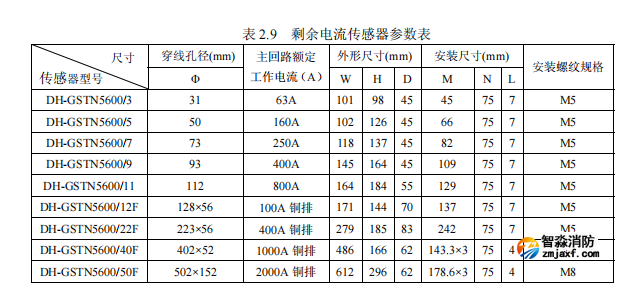

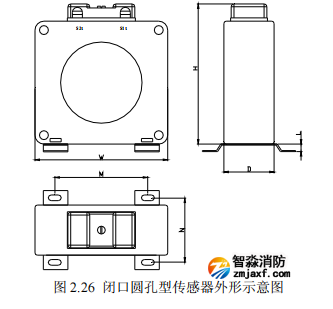

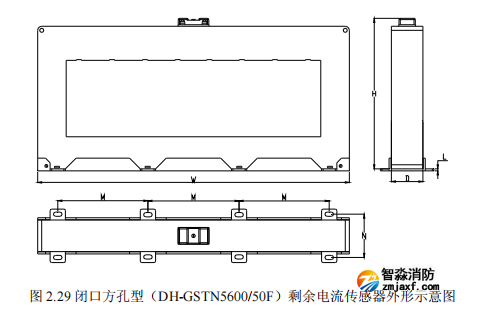

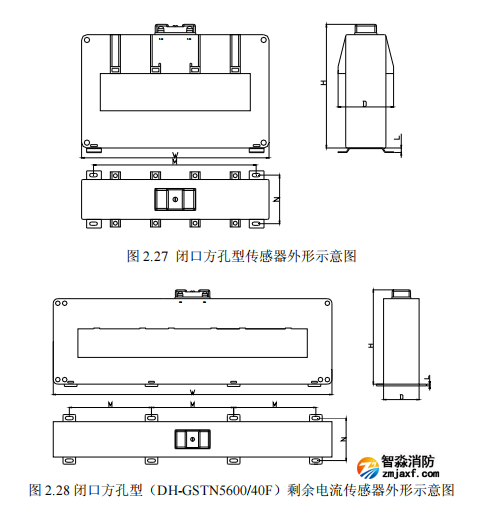

闭口圆孔型传感器外形示意图如图 2.26 所示，闭口方孔型传感器外形示意图如图 2.27、图 2.28 和图 2.29 所示，所示参数见表 2.9

安装

安装前应首先检查外壳是否完好无损，标识是否齐全。

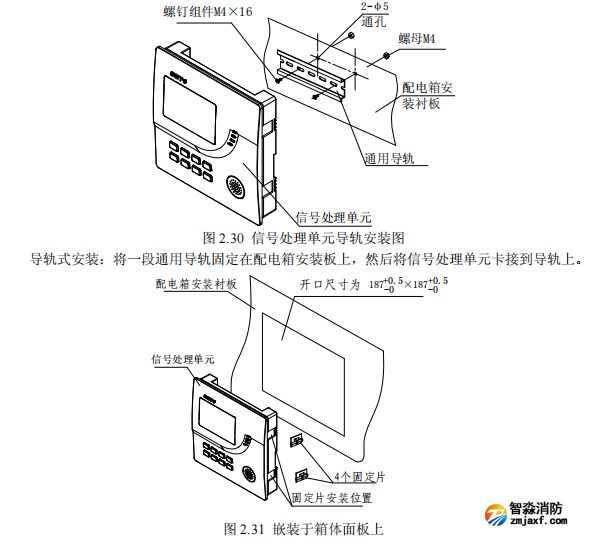

信号处理单元的安装如图 2.30 和 2.31 所示

嵌装于箱体面板上：在安装位置上先加工一个方孔（187mm×187mm），将信号处理单元从前方 装入，再从安装面板后方用 4 个固定片将信号处理单元固定。用这种安装方式可以将信号处理单元 安装于配电箱箱门上。

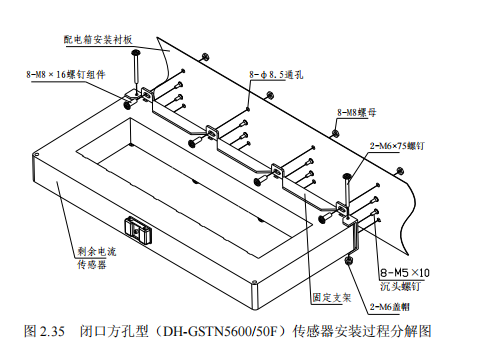

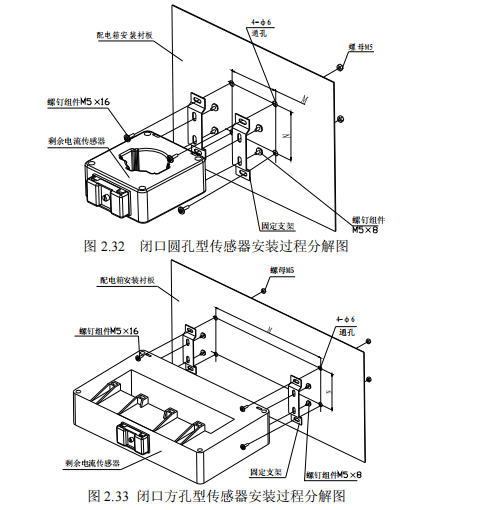

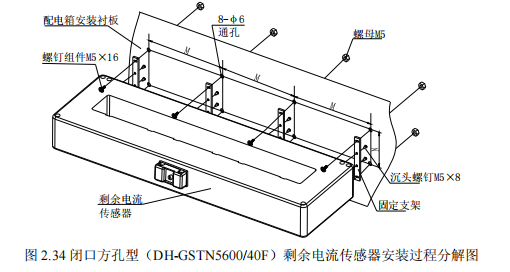

3.4.2 闭口圆孔型传感器安装过程分解图如图 2.32 所示，闭口方孔型传感器安装过程分解图如图 2.33、图 2.34 和图 2.35 所示， M、N 的值见表 2.9 所示。

传感器安装步骤分解：

第一步：在安装衬板上打孔。 先将配电箱安装衬板按规格尺寸打 4 个（DH-GSTN5600/40F 产品打 8 个）Φ6 通孔（也可直接 打 M5 螺纹孔），DH-GSTN5600/50F 产品打 8 个 Φ8.5 通孔（也可直接打 M8 螺纹孔）。

第二步：安装固定支架。 用配套螺钉将固定支架固定在剩余电流传感器上。

第三步：安装剩余电流传感器。 将固定在探测器上的固定支架的固定孔，对准衬板所打 Φ6（或 Φ8.5）通孔，压紧固定支架与 衬板，将螺钉组件 M5×16（或 M8×16）拧入，在衬板背部采用螺母拧紧（如果衬板上为螺纹孔，可 直接用螺钉紧固）。 第四步：连接电缆。

接线

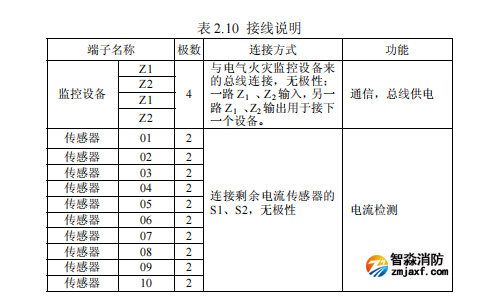

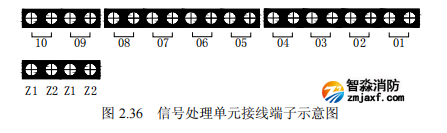

信号处理单元接线端子 信号处理单元接线端子如图 2.36 所示，具体接线说明如表 2.10。

传感器接线端子

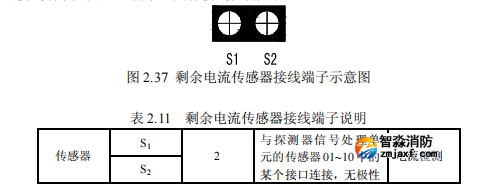

传感器接线端子如图 2.37 所示，具体接线说明如表 2.11。

测温式电气火灾监控探测器

测温式电气火灾监控探测器通过配接本公司的 GST-DH9000 系列电气火灾监控设备，能够对线 缆或柜体的温度在 0℃~140℃范围内，实现实时监控。该探测器由信号处理单元和温度传感器两部 分构成，其中信号处理单元采用导轨安装方式；而温度传感器采用表面安装方式，便于安装。
