电气工程施工过程中常见的质量问题有哪些（2）

发布时间：2023-04-03 14:11:02 丨 文章来源：海湾电气火灾 | 作者：http://dq.gstxf.com/丨 浏览次数：163

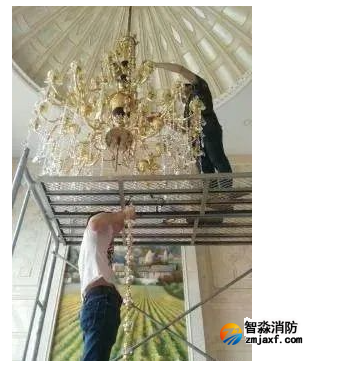

三、照明器具安装中常见的质量问题：

1、个别灯具的型号、规格、安装位置、安装高度不符合设计要求。如厨厕间设计为防水灯，而实际安装多为普通灯。应严格按设计要求进行施工。

2、高度低于2.4m的灯具，其金属外壳未做保护接地。GB50303-2002中19.1.6条要求：当灯具距地面高度小于2.4m（含2.4m）时，灯具的可接近裸露导体必须接地（PE）或接零（PEN）要可靠。并应有专用接地螺栓，具有标识。

3、当采用螺口灯头时，相线未接于螺口灯头中间的端子上，而将零线接在该端子上，极易造成人身安全事故。因此住宅装饰装修工程施工规范要求：连接开关、螺口灯具导线时，相线应先接开关，开关引出的相线应接在灯中心的端子上，零线应接在螺纹的端子上。

四、开关、插座安装中存在的质量问题：

1﹑开关不灵活或接触不良，插座插孔太松或太紧，影响了用户的正常使用。安全插座安全挡板损坏，起不到安全作用。进货时应认真检查，安装时或安装后发现不合格产品应及时更换，并应到有资质的部门进行检测。

2、住宅厨房、厕所内插座有的为普通插座。由于设计、施工的疏忽，给厨厕安装了普通插座，GB50327-2001中16.3.14条要求：厨房、卫生间应安装防溅插座。开关宜安装在门外开启侧的墙体上。在检查过程中也发现有的防溅插座未加橡胶垫，起不到其应有的作用，因此发现此问题应要求更换或补加橡胶垫。

3、插座接线不符合规范要求，这一问题在工程中出现的较多。因此GB50303-2002中22.1.2条强制性条文要求：

a 单相两孔插座，面对插座的右孔或上孔与相线连接，左 孔或下孔与零线连接；单相三孔插座，面对插座的右孔与相线连接，左孔与零线连接。

b 单相三孔、三相四孔及三相五孔插座的接地线接在上孔。插座的接地端子不与零线端子连接。同一场所的三相插座，接线的相序一致。

e 接地或接零线在插座间不串联连接。

4﹑暗装的开关、插座安装歪斜，不牢固，面板不紧贴墙面，四周缝隙明显。

5﹑漏电开关安装前未做模拟试验，安装后未做联动试验，所以在检查中发现漏电开关不动作或误动作的现象。漏电开关在安装前应逐个检查，发现不合格产品应及时更换，确保每个漏电开关动作灵敏。

五、 防雷接地系统安装中存在的质量问题：

1﹑避雷带及接地装置搭接长度不够，且为单面焊。避雷带及接地装置安装要求：

a 扁钢的搭接长度不应小于其宽度的二倍，三面施焊，当扁钢宽度不同时，搭接长度以宽的为准；

b 圆钢的搭接长度不应小于其直径的六倍，双面施焊，当直径不同时，搭接长度以直径大的为准；

c 圆钢与扁钢连接时，其搭接长度不应小于圆钢直径的六倍，双面施焊；

d 扁钢与钢管、扁钢与角钢焊接时，应紧贴3/4钢管表面，或紧贴角钢外侧两面，上、下两侧施焊；

e 除埋设在混凝土中的焊接接头外，其他均应有防腐措施。

2、屋面栏杆做接闪器，有的壁厚不符合规范要求,如不锈钢栏杆；有的是钢管接口对焊，不符合规范要求。

①《 建筑物防雷设计规范》要求：屋顶上永久性金属物宜作为接闪器，但其各部件之间均应连成电气通路，并应符合钢管、钢罐的壁厚不小于2.5mm，但钢管、钢罐一旦被雷击穿，其介质对周围环境造成危险时，其壁厚不得小于4mm。

② 钢管做接闪器，钢管与钢管连接处，按施工工艺要求，管内应设置管外径与连接管内径相吻合的钢管做衬管，衬管长度不应小于管外径的4倍，这种方法在工程施工中不好操作，故通常采用钢管对焊并进行跨接，搭接长度按规范施工。钢管避雷带的焊接处，应打磨光滑，无凸起高度，焊接连接处经处理后应涂刷红丹防锈漆和银粉防腐。

③ 明装钢管做避雷带在转角处，应与建筑造型协调，弯曲半径不宜小于管径的4倍，严禁使用暖卫专业的冲压弯头进行管的连接，更不应焊成直角。

3、二类防雷建筑物高度超过45米的钢筋混凝土结构及钢结构建筑物、三类防雷建筑物高度超过60米的钢筋混凝土结构及钢结构建筑物竖直敷设的金属管道及金属物的 顶端未与防雷装置连接，仅低端与接地装置连接。由于设计、施工对此问题均未引起重视，工程中竖直敷设的金属管道及金属物的顶端很少与防雷装置连接，而规范对此要求的目的在于等电位，由于两端连接，使其与引下线成了并联路线，必然参与导引一部分雷电位。
