剩余电流互感器和零序电流互感器的区别

在电气施工和配电设计中，剩余电流互感器（RCT）和零序电流互感器（ZCT）常被混淆，但二者的用途、接法和适用场景差异显著。下面用帮你快速理清关键区别，工地看图、接线再也不踩坑！

一、核心定义与监测对象

- 剩余电流互感器（RCT）：俗称“漏电流互感器”，核心监测相线+中性线（N线）的电流矢量和。正常工况下矢量和为零，当出现人身触电、线路漏电时，部分电流通过大地流失，矢量和不为零，这部分“跑掉”的电流就是剩余电流（漏电流）。
- 零序电流互感器（ZCT）：专门监测三相电流的矢量和（即零序电流）。三相平衡时矢量和为零，当发生系统接地故障时，会产生零序电流，触发保护动作。

二、核心用途与适用场景

- 剩余电流互感器（RCT）：主打漏电保护，兼顾电气火灾监控。常见于民用配电场景，比如家庭配电箱、商铺（如小饭店）、写字楼的照明/插座回路，也用于电气火灾监控系统，当漏电流超过设定阈值（如30mA、300mA）时，触发跳闸或报警，保障人身安全和线路防火。
- 零序电流互感器（ZCT）：侧重接地故障保护。多用于工业高压配电系统、发电机/变压器保护回路，以及TN接地系统的三相线路中，针对系统接地故障提供保护，避免故障扩大影响电网稳定。

三、关键接线要求

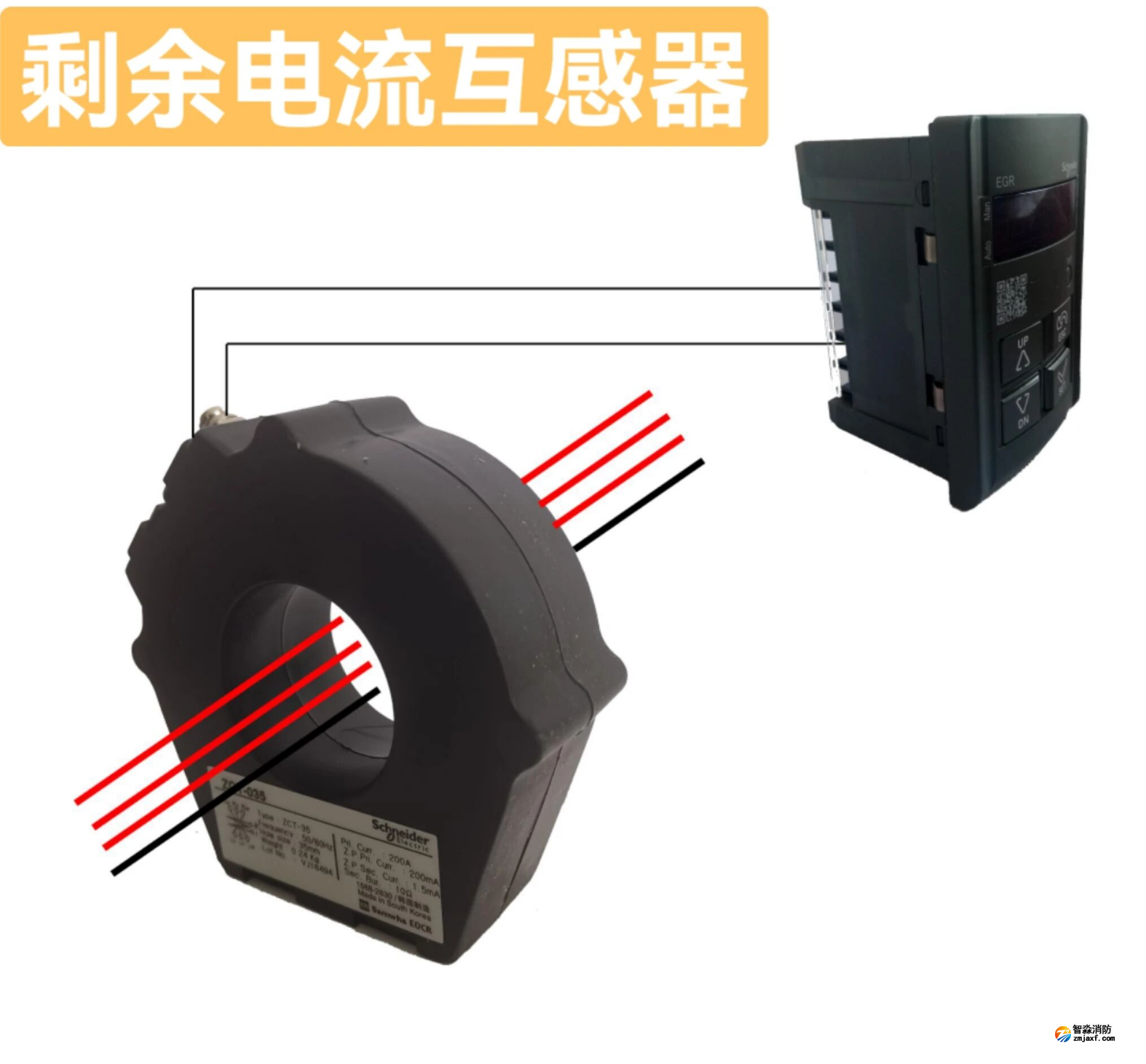

- 剩余电流互感器（RCT）：必须同时穿过所有相线+中性线（N线），PE线（保护地线）严禁穿过！单相电路穿L+N，三相四线电路穿L1+L2+L3+N，否则会失去保护功能。

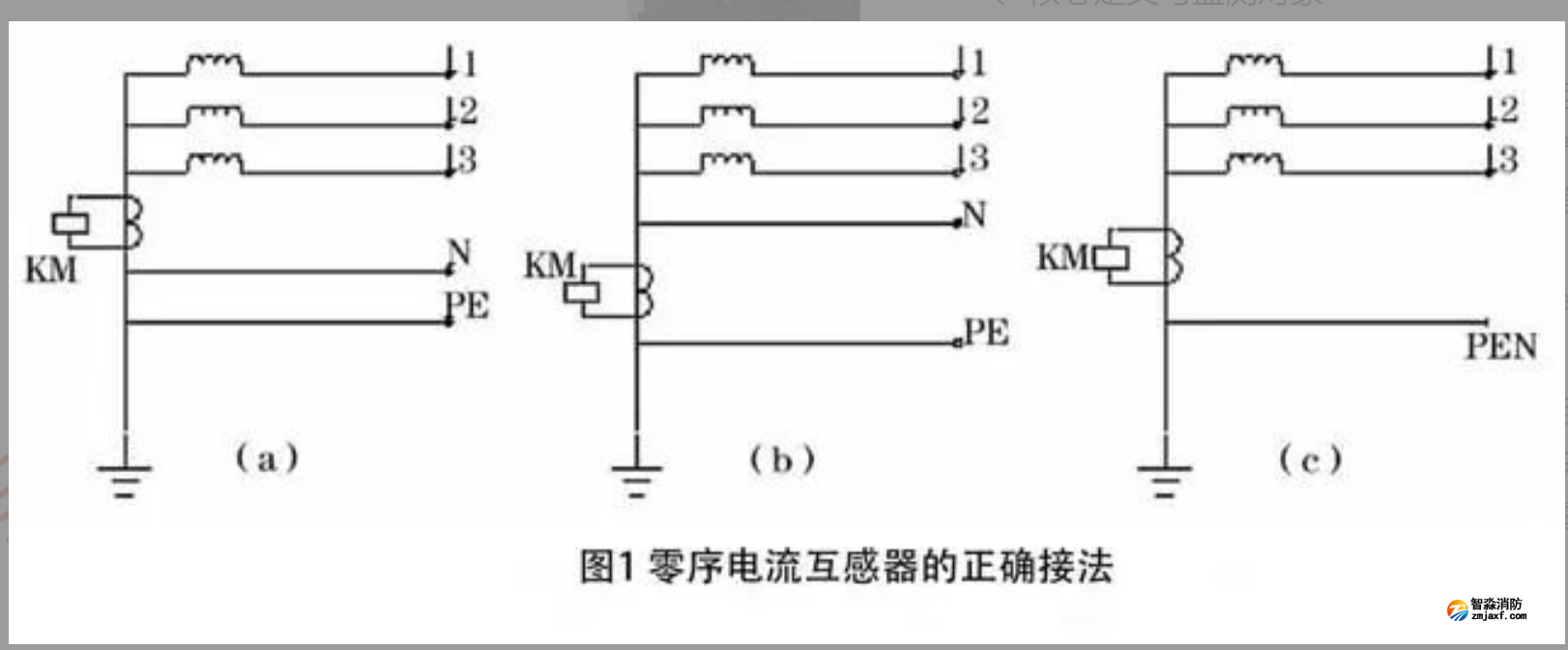

- 零序电流互感器（ZCT）：通常只穿三相相线（L1+L2+L3），三相四线不接地系统中不穿N线；若为接地系统，需按设计图纸要求确定是否穿N线，低压场景也可仅在N线安装ZCT监测零序电流。

四、符号标注与快速识别

- 剩余电流互感器（RCT）：图纸标注为RCT或RCD-CT，图形符号是“环形铁芯+包覆L+N（单相）/L1-3+N（三相）”。

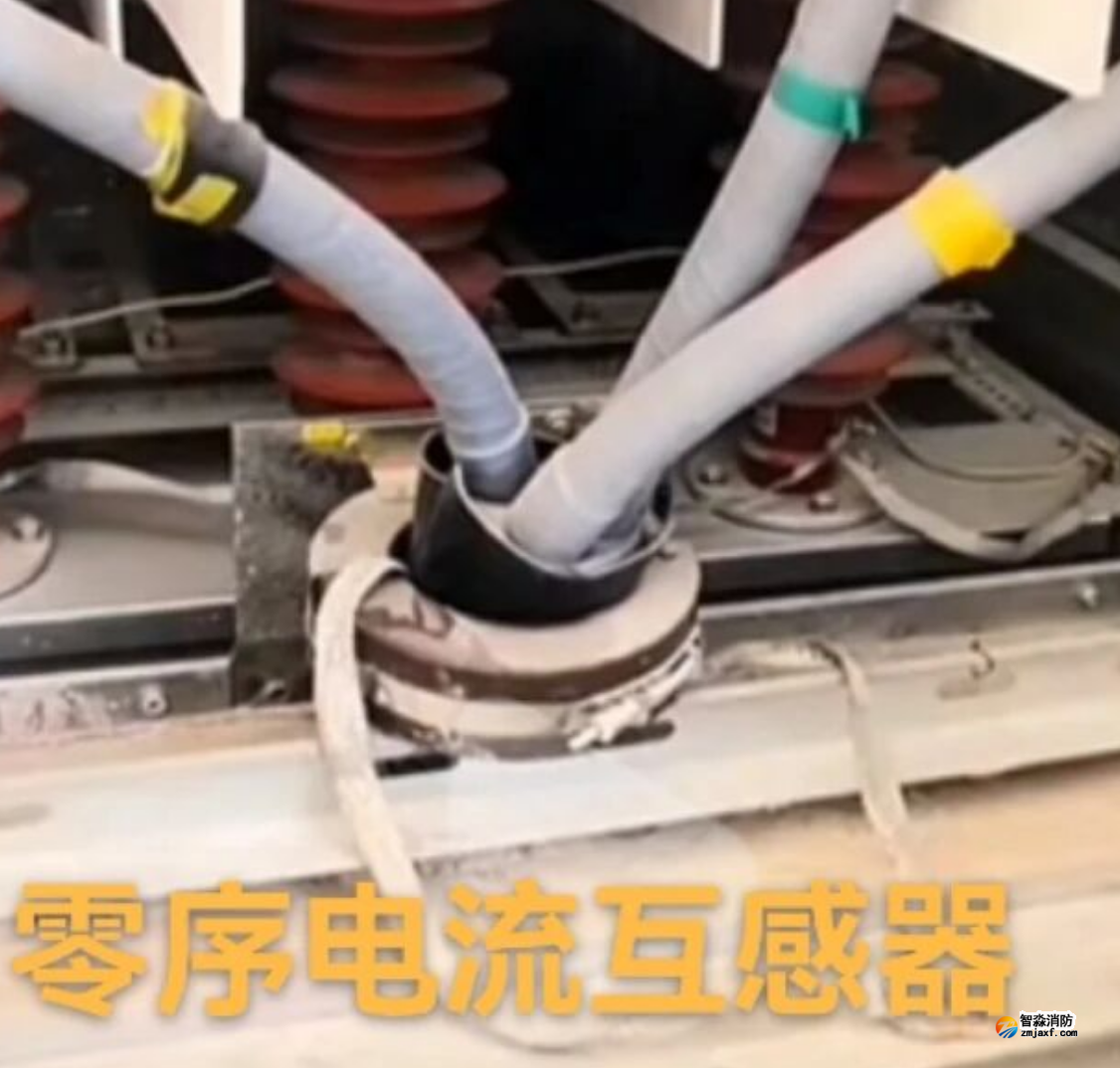

- 零序电流互感器（ZCT）：图纸标注为ZCT、CT0或旧标LX，图形符号是“环形铁芯+包覆L1-3（三相）”。

总结

简单记：RCT管“漏电”，穿线必带N；ZCT管“接地故障”，通常只穿三相线。民用场景（如商铺、住宅）多遇RCT，工业高压、发电变电场景多遇ZCT，按用途和穿线要求就能快速区分，再也不用混淆啦！
