电气火灾监控系统的构成及功能分析

发布时间：2025-04-26 14:58:48 丨 文章来源：海湾电气火灾 | 作者：http://dq.gstxf.com/丨 浏览次数：29

电气火灾，作为一种常见的安全隐患，因其突发性强、蔓延速度快、危害性大的特点，始终是安全管理工作中的重点关注对象。为有效预防和控制电气火灾的发生，电气火灾监控系统应运而生。该系统通过实时监测电气线路的关键参数，及时发现潜在的火灾隐患，并发出预警，为人员疏散和消防救援争取宝贵时间。本文将详细阐述电气火灾监控系统的构成，并分析其各项组件的功能，以便更全面地理解其在电气安全领域的重要性。

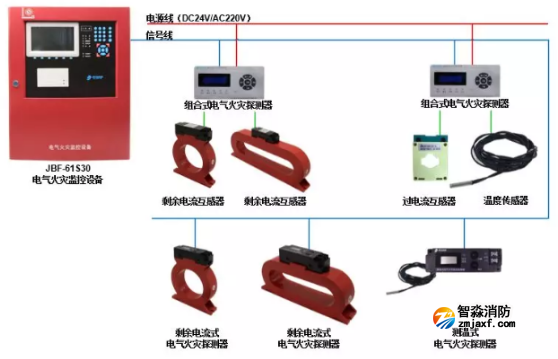

一个完整的电气火灾监控系统通常由以下几个核心部分组成：前端探测设备、监控主机、通讯网络、终端显示设备以及必要的电源和辅助设备。这些组件协同工作，构成一个完整的、可远程监控和管理的电气火灾预警体系。

1. 前端探测设备：感知电气线路的异常变化

前端探测设备是电气火灾监控系统的“感觉器官”，负责实时监测电气线路中的关键参数，如剩余电流、温度、过电流、过电压等。其主要包括以下几类传感器：

• 剩余电流互感器（Residual Current Transformer, RCT）： 剩余电流，也称为漏电流，是指在线路绝缘老化、破损等情况下，通过非正常路径流出的电流。剩余电流互感器通过检测零序电流的大小来判断线路是否存在漏电风险。当剩余电流超过设定的阈值时，传感器会向监控主机发出报警信号。剩余电流互感器的精度和量程直接影响到系统对漏电故障的检测能力。

• 温度传感器： 温度升高是电气火灾发生的重要征兆之一。温度传感器通常安装在电气设备或线路的关键部位，如电缆接头、开关柜内部、配电箱等，实时监测这些部位的温度变化。目前常用的温度传感器包括热敏电阻、热电偶、半导体温度传感器等，根据不同的应用场景选择合适的类型。当温度超过设定的阈值时，传感器会向监控主机发出报警信号，提醒相关人员及时排查故障原因。

• 过电流保护器或电流互感器配合过电流继电器： 过电流是指电气线路中电流超过额定值的情况，这可能是由于短路、过载等原因造成的。过电流保护器或电流互感器配合过电流继电器可以检测线路中的电流大小，当电流超过设定值时，能及时切断电源，防止线路过热引发火灾。这类设备通常已经集成在配电系统中，可以将其报警信号接入电气火灾监控系统，实现更全面的监控。

• 电压传感器： 电压异常，包括过电压和欠电压，也可能导致电气设备运行异常，甚至引发火灾。电压传感器用于实时监测电气线路中的电压值，当电压超过或低于设定范围时，会向监控主机发出报警信号，提醒相关人员及时处理。

以上这些前端探测设备采集到的数据，经过信号处理后，通过通讯网络传输到监控主机。传感器本身的性能，如灵敏度、精度、稳定性等，是保证整个系统可靠运行的关键因素。

2. 监控主机：系统的“大脑”

监控主机是电气火灾监控系统的核心，相当于整个系统的“大脑”。它负责接收来自前端探测设备的各种信号，进行数据处理、分析和判断，并根据预设的报警逻辑，发出相应的报警指令。监控主机通常具备以下功能：

• 数据采集与处理： 监控主机需要能够接收来自不同类型传感器的数据，并进行数据清洗、转换和存储。它需要对原始数据进行分析，提取有效信息，并将其转换为易于理解和显示的格式。

• 报警判断与联动： 监控主机根据预设的报警阈值，对采集到的数据进行判断，当某个或多个参数超过设定的范围时，触发报警机制。报警机制可以包括声光报警、短信通知、邮件通知等。此外，监控主机还可以实现报警联动功能，例如在报警发生时，自动切断电源、启动消防设备等。

• 数据存储与查询： 监控主机需要能够存储大量的历史数据，以便用户进行查询和分析。通过对历史数据的分析，可以了解电气线路的运行状态，发现潜在的故障隐患，并采取相应的预防措施。

• 系统管理与维护： 监控主机提供用户友好的管理界面，方便用户进行系统配置、参数设置、设备管理等操作。同时，监控主机还需要具备自诊断功能，能够及时发现系统自身的故障，并进行修复。

• 通讯协议的支持： 监控主机需要支持多种通讯协议，如Modbus、TCP/IP等，以便与不同的前端探测设备和终端显示设备进行通讯。

监控主机的性能直接决定了整个系统的运行效率和稳定性。一个高性能的监控主机能够处理大量的数据，快速做出反应，并提供可靠的报警信息。

3. 通讯网络：信息传递的“桥梁”

通讯网络是电气火灾监控系统的信息传递通道，负责将前端探测设备采集到的数据传输到监控主机，并将监控主机的指令发送到终端显示设备。通讯网络的选择需要根据实际的应用场景和需求进行考虑，常见的通讯方式包括：

• 有线通讯： 有线通讯通常采用RS-485、以太网等通讯协议。RS-485具有抗干扰能力强、传输距离远的优点，适用于工业环境；以太网具有传输速度快、带宽大的优点，适用于数据量大的应用场景。

• 无线通讯： 无线通讯通常采用ZigBee、Wi-Fi、GPRS等通讯方式。ZigBee具有功耗低、网络容量大的优点，适用于大规模无线传感器网络；Wi-Fi具有传输速度快的优点，适用于局域网环境；GPRS具有覆盖范围广的优点，适用于远程监控。

通讯网络的可靠性和稳定性直接影响到整个系统的数据传输质量。在选择通讯方式时，需要考虑环境因素、传输距离、数据量、成本等因素。

4. 终端显示设备：信息呈现的“窗口”

终端显示设备是电气火灾监控系统的人机交互界面，负责将监控主机处理后的数据以直观的方式呈现给用户。终端显示设备可以包括：

• 本地显示屏： 本地显示屏通常安装在配电室或控制室等场所，实时显示电气线路的运行状态、报警信息等。

• 远程监控平台： 远程监控平台通过互联网或局域网连接到监控主机，用户可以通过电脑或手机等设备随时随地查看电气线路的运行状态、报警信息、历史数据等。

• 声光报警器： 声光报警器用于在报警发生时，发出声音和光信号，提醒相关人员注意。

终端显示设备需要提供用户友好的操作界面，方便用户进行数据查询、参数设置、设备管理等操作。

5. 电源和辅助设备：保障系统稳定运行

除了以上核心组件外，电气火灾监控系统还需要配备必要的电源和辅助设备，以保证系统的稳定运行。这些设备包括：

• 备用电源： 备用电源用于在主电源断电时，为系统提供电力供应，保证系统能够继续正常运行。

• 防雷设备： 防雷设备用于防止雷击对系统造成损坏。

• 接地系统： 接地系统用于保证系统的电气安全。

电气火灾监控系统是一个 系统，其有效运行依赖于各个组件的协同工作。通过前端探测设备实时监测电气线路的关键参数，监控主机进行数据处理和报警判断，通讯网络负责数据传输，终端显示设备将信息呈现给用户，电源和辅助设备保证系统的稳定运行。

随着科技的不断发展，电气火灾监控系统也在不断完善和升级。例如，人工智能技术的引入，使得系统能够更智能地分析数据，更准确地判断火灾风险；物联网技术的应用，使得系统能够更方便地实现远程监控和管理。可以预见，在未来，电气火灾监控系统将在预防和控制电气火灾方面发挥越来越重要的作用，为保障人民生命财产安全做出更大的贡献。

为了更好地发挥电气火灾监控系统的作用，在实际应用中需要注意以下几点：

• 选择合适的设备： 根据实际的应用场景和需求，选择合适的传感器、监控主机、通讯方式等设备。

• 合理安装和调试： 按照规范要求进行设备的安装和调试，确保系统能够正常运行。

• 定期维护和检修： 定期对系统进行维护和检修，及时发现和处理潜在的故障隐患。

• 加强人员培训： 加强对相关人员的培训，提高他们对系统的操作和维护能力。

只有这样，才能充分发挥电气火灾监控系统的作用，有效地预防和控制电气火灾的发生，保障人民生命财产安全。
