某医学产业基地项目一共8个单体建筑，对于容量较大和较重要的用电负荷采用放射式配电；对于一般的负荷采用放射与树干相结合的混合式配电。其中典型的是1^#建筑，该建筑地上12层，地下1层，总高55.5m，原定配电方案电源由地下一层配电室引来，一般负荷采用T接端子箱方案。但由于是高层建筑，动力负荷较大，因此供电干线线径较大，若采用T接端子箱方案，干线电缆转弯半径较大，加之强电间空间狭小，原方案基本无法实施。因此对目前常用的几种高层建筑供电主干线T接方案进行比选，以期选出最适合的方案。

>>   结 构

该穿刺线夹主要由绝缘外壳、力矩螺母和镀锡刀片等部件组成（如图1示）。安装过程中电缆无需剥皮，施工工序简单。有一定的自密封结构，一定程度上防水、防尘、防腐蚀，延长电缆以及线夹的使用寿命。采用特制接触刀片，适用铜（铝）电缆对接以及铜铝电缆过渡。

>> 安装方法

低压绝缘穿刺线夹安装方便，不需要特殊工具。首先把线夹螺母调节至合适位置，然后把支线完全插入到电缆帽套中，接着插入主线，如果主线电缆有两层绝缘层，则把插入端的第一层绝缘层剥去合适长度（如图2示） 然后把电缆调整到合适位置，预紧固螺母，最后用扳手旋紧螺母，直至螺母顶端断裂脱落，安装完成。

>>  特性分析

现场制作分支，无需特殊设计。现场安装时，不需要截断主线，不需要剥皮，无需专用工具。需要改变导线规格时，可以在原接点直接更换分支导线，还可以用作铜铝导线之间的过渡。该穿刺线夹因为是通过刀片穿刺接触主导体，从结构上就存在接触面积不足的劣势，若工人现场操作不当，可能会导致虚接。由于接触面不足，就导致接触部位电阻增大，当功率很大时，容易过热，存在安全隐患，所以不适用于大功率用电场景。

>>>>  T接箱

>> 结构

>>安装方法

>> 特性分析

安装时，无需截断主干电缆，仅剥去电缆的绝缘层，线夹接触截面大，安全可靠。密封性好，安装简单。由于有单独的箱体保护，T接端子排如经特殊密封处理防护等级可达到IP68。现场接线时不用对电缆做特殊处理，使用六角扳手将螺丝旋紧即可。JXT1系列“T”接端子主要适用于建筑、工业电气设备中主电缆（干线不能切断时）的“T”形分线连接用。通过不同形状线夹的相互结合，可形成双层接线，下层接入主电缆，上层接入分支电缆，形成主电缆不断的“T”形连接。也能实现铜-铝导线过渡。

>>>>  预分支电缆

>>  结构

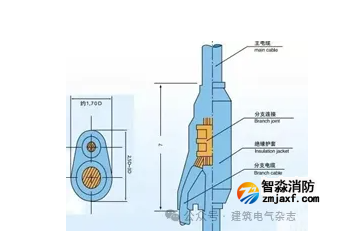

预分支电缆主要由主电缆、分支电缆、分支连接和绝缘护套组成（如图5示）。该电缆主要适用于中小负荷，目前其最大载流能做到1600A，与母线槽比较，具有重要轻、外径小、防水性、耐腐蚀性、抗震性良好，对环境要求低等优势。但是安装施工相对较困难且价格较高,并在定货前要根据建筑电气竖井的实际尺才(竖井高度、层高、每层分支头位置等)先行测量，工厂再根据实际尺寸量身定制，一旦确定难以变更，设计施工可操作性较差，而且价格几乎是其它电缆的2倍。

图 5 预分支电缆结构图

>>   安装方法

预分支电缆到现场后，根据事先实测的数据，分拣好要安装部位所对应的预分支电缆，然后人工敷设。由于预分支电缆出厂后就是一体成型的，需要提前规划好电缆在桥架里的敷设顺序，以便后续分支电缆的安装，使得整体成型效果更规整、美观。

>> 特性分析

预分支电缆属于在工厂就加工好的成品电缆，具有安全系数高、防尘、防水、防腐蚀的特点，电气性能优越，敷设安装时需要注意保护分支部分，因为分支电缆施工及运输过程中容易损坏且支线发生故障时，干线很难检测到。除了设计施工可操作性较差外，相较于其他方式，预分支电缆成本也较高，一般应用于对电气性能要求较高的重要场景。

>>>>   T接端子

>>  结构

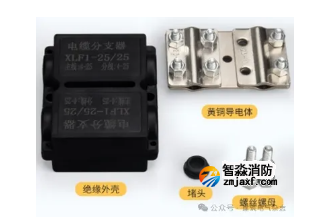

T接端子主要由绝缘外壳、固定电缆导体两部分组成，结构简单。根据不同电缆规格，选择相应的T接端子。

>>  安装方法

T接端子结构简单，首先打开外壳，取出螺丝，将主线与支线表皮剥开适当长度，按图示安装好主线跟支线，紧固好螺丝。盖好绝缘防护外壳，固定外壳螺丝，安装完成。

>>  特性分析

T接端子可应用于主线电缆无法截断的场景，施工方便，并且适用于大多数规格型号的电缆，只需要根据电缆规格适配对应的型号。整体体积小巧，电缆弯曲半径对其影响不大，占用空间小。外壳为绝缘不燃材料，导体间接触面积大，电气性能较好。

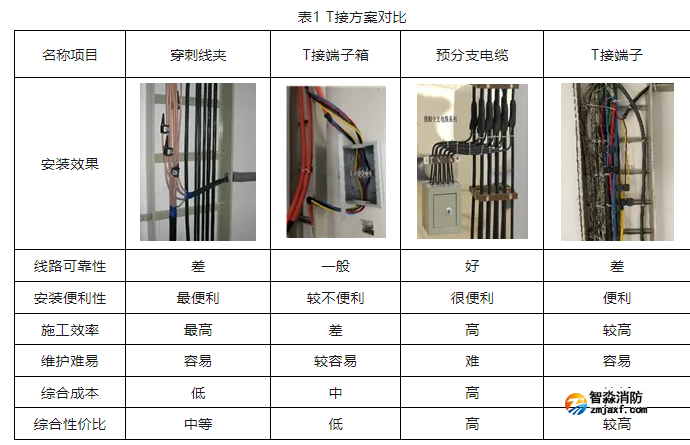

综上所述，电缆各T接方法特性对比如表1所示。
