涨知识：剩余电流互感器接线示意图

工地接线小细节：别让互感器接错线，安全隐患藏不住

   在工地待久了会发现，很多安全隐患不是出在大设备上，反而是那些不起眼的接线小细节。

   就拿剩余电流互感器来说吧，看着就是个铁疙瘩，穿几根线就行，可真接错了，要么保护器成天误报警，要么真漏电了它却没反应，让人头疼又心慌。

   今天咱们就用大白话唠唠，这互感器到底该怎么接才对。

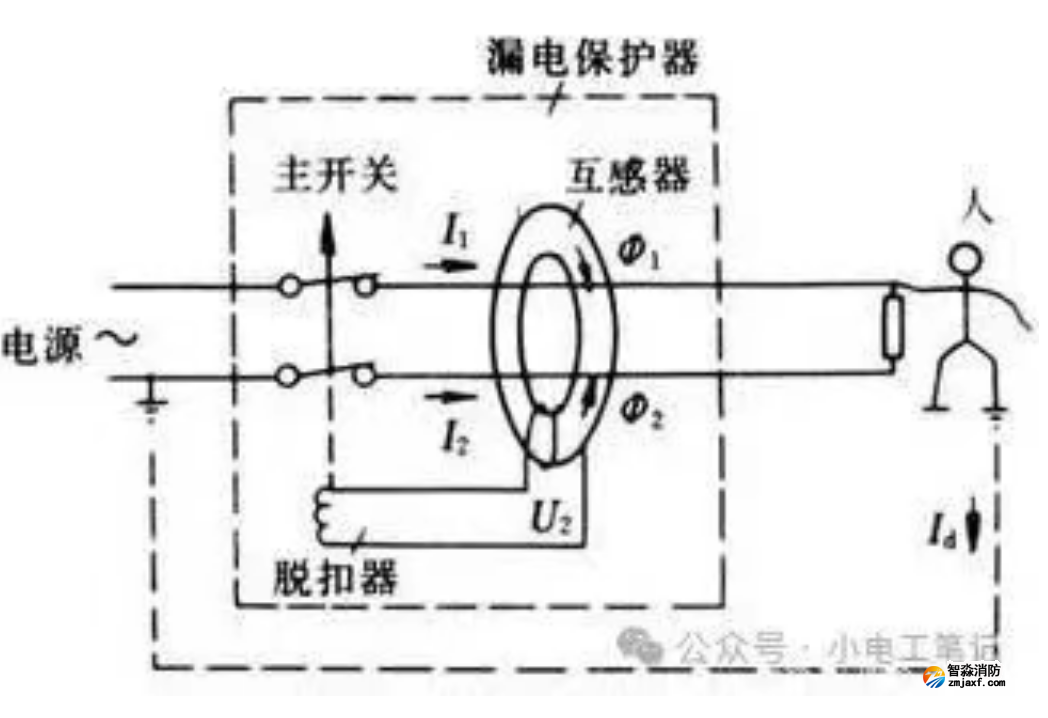

   首先记死一个核心原则：相线和N线必须一起同向穿过去，PE线打死也不能穿。

   不管是单相电路的L线和N线，还是三相四线的A、B、C三相加N线，都得整整齐齐从互感器的同一个口穿进去，再从另一头出来。千万别一根线正穿，一根线反穿，电流矢量和抵消了，互感器等于白装。

而PE线是保护接地用的，专门用来泄放故障电流，要是把它也穿进去，反而会干扰互感器的检测精度，导致保护器瞎折腾。

   再说说不同接地系统的小讲究。咱们工地常见的TN-S系统，N线和PE线本来就是分开的，接线时直接按上面的原则来就行。

   如果是TN-C-S系统，那互感器一定要装在N线和PE线分开之后的位置，前面的PEN线可不能乱穿。还有TN-C系统，别直接用互感器，最好先改成TN-C-S或者局部TT系统，不然接了也白搭。

另外还有几个容易踩的坑，大家多留意。穿过互感器的N线，别再重复接地，也不能当PE线用，更不能几个回路共用一根N线穿互感器，这些操作都会让互感器“失灵”。

   接线的时候，互感器要固定牢固，二次侧的线要短而直，别绕来绕去，避免电磁干扰影响检测结果。

   其实说白了，剩余电流互感器的接线没那么复杂，只要抓住“相线N线同穿，PE线不穿”这个核心，再避开那些小坑，就能让它好好发挥作用，给咱们的工地用电多添一层安全保障。
