桥架是铁的，为何还要跨接地线？终于有答案了

发布时间：2025-02-27 11:57:48 丨 文章来源：海湾电气火灾 | 作者：http://dq.gstxf.com/丨 浏览次数：48

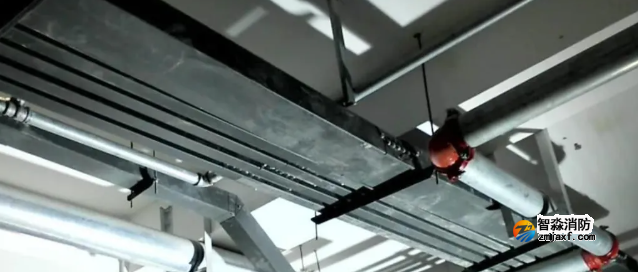

桥架呢，大家也叫它电缆桥架，其实就是专门用来托着和管理电缆、电线还有光纤的一个东西。在工厂啊、商场啊，还有各种建筑里面，都能看到它的身影，主要就是为了让那些电缆的走线看起来整整齐齐的，看着舒服，而且还特别安全。说到这可能有人就想问了，桥架一般不都是铁做的嘛，为啥还得弄个跨接地线呢？接下来就给大家好好说道说道。

一、金属桥架自身接地的局限性分析

 1. 接触电阻不可控

桥架由多段拼接而成，连接处可能因油漆、氧化层、安装间隙导致接触不良，形成高电阻（即使肉眼看似紧密）。

例如：两段桥架用螺栓固定，若接触面有锈蚀，实际导电能力可能不足。

2. 动态风险

桥架长期使用后可能因震动、温差变形导致连接松动，破坏原有的电气通路。

二、跨接地线的作用

1. 强制建立低阻抗通路

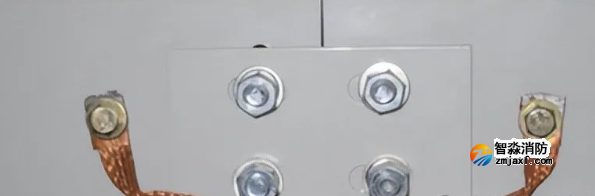

通过铜编织带或镀锌扁钢跨接桥架各段，人为制造一条电阻≤0.1Ω的可靠路径，确保漏电、静电、雷击电流能迅速导入接地网。

2. 防范“断链”风险

即使某段桥架连接失效（如螺栓脱落），跨接地线仍能维持整体导电连续性，避免局部电位抬升引发触电或电火花。

三、针对不同材质的独特处理方式

四、遵循GB 50303标准的施工规范要求

1.跨接位置

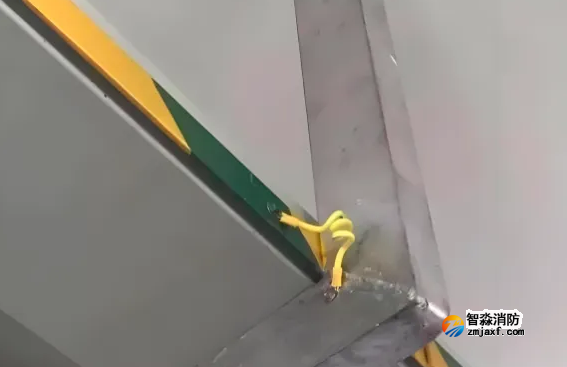

每段桥架连接处（含转弯、分支处）必须跨接。

长直线段每隔30m增设一次跨接。

2. 材料选择

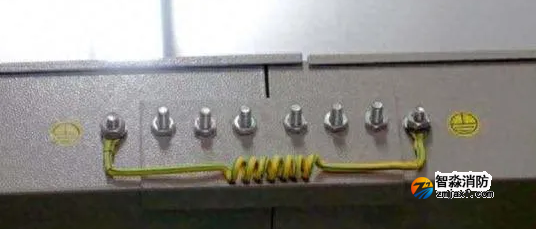

优先使用铜质软连接（截面积≥4mm²），耐弯曲且导电性最优。

若用镀锌扁钢，截面积需≥25mm²，焊接后做防腐处理。

五、实际中应用

• 案例1：某工厂因未跨接地线，桥架连接处氧化导致接地电阻超标，设备外壳漏电时引发火灾。

• 案例2：数据中心采用铜编织带跨接，雷击时桥架电位被强制拉平，保护了内部光缆免受电磁脉冲损坏。

跨接地线本质是“冗余安全设计”——用明确的低阻抗通路弥补金属结构连接的不可靠性。这不仅是规范要求，更是对人身和设备安全的底线保障。下次看到桥架上的铜辫子，可以理解为电气工程师在说：“别指望金属自己导电，我亲自给你焊条保命通道！
