海湾DH-GSTN5100 系列剩余电流式电气火灾监控探测器技术安装

发布时间：2024-11-04 10:04:29 丨 文章来源：海湾电气火灾 | 作者：http://dq.gstxf.com/丨 浏览次数：158

安装

安装前应首先检查外壳是否完好无损，标识是否齐全。

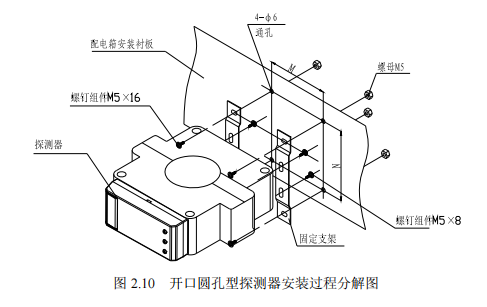

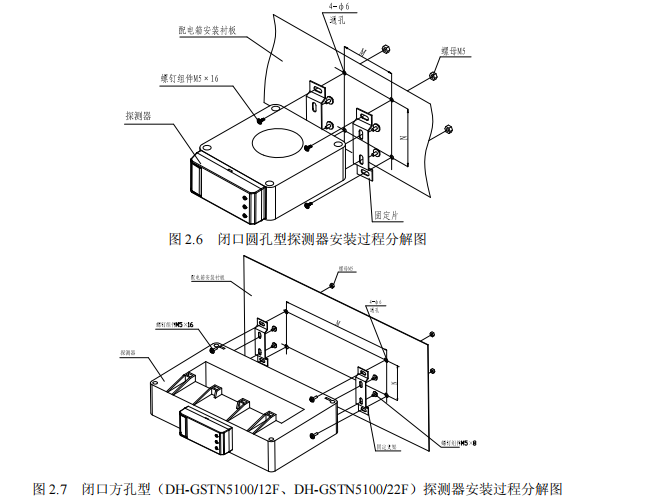

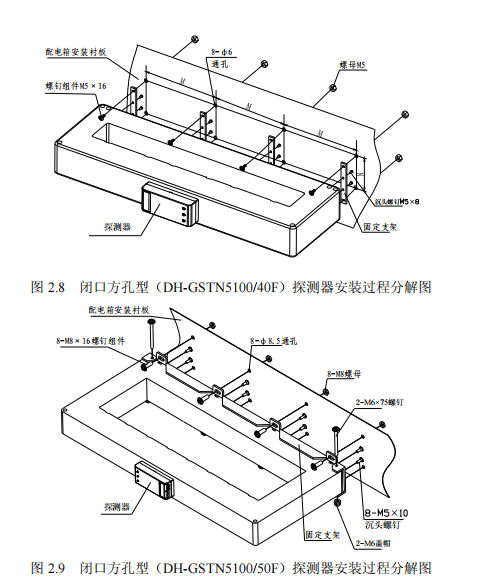

闭口圆孔型探测器安装过程分解图如图 2.6 所示，闭口方孔型探测器安装过程分解图如图 2.7、 图 2.8 和图 2.9 所示，开口圆孔型探测器安装过程分解图如图 2.10 所示，M、N 的值见表 2.2 所示。

 探测器安装步骤分解：

第一步：在安装衬板上打孔。 先将配电箱安装衬板按规格尺寸打 4 个（DH-GSTN5100/40F 产品打 8 个）Φ6 通孔（也可直接 打 M5 螺纹孔），DH-GSTN5100/50F 产品打 8 个 Φ8.5 通孔（也可直接打 M8 螺纹孔）。

第二步：安装固定支架。 用配套螺钉将固定支架固定在探测器上。

第三步：安装探测器。 将固定在探测器上的固定支架的固定孔，对准衬板所打 Φ6（或 Φ8.5）通孔，压紧固定支架与 衬板，将螺钉组件 M5×16（或 M8×16）拧入，在衬板背部采用螺母拧紧（如果衬板上为螺纹孔，可 直接用螺钉紧固）。 注意：探测器的安装应满足相应安装规范的要求，并保证探测器外壳完好无损，遇到异常现象 请及时通知安装方进行处理。严禁带电开盖进行现场维修。

探测器接线端子

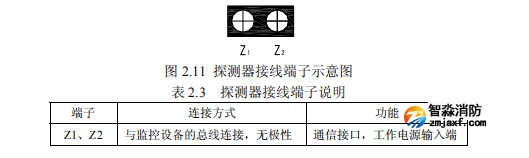

探测器接线端子如图 2.11 所示，具体接线说明如表 2.3。

布线要求：总线采用阻燃双绞线，导体截面积在 1.0 mm2 ~2.5 mm2 之间。
