电气火灾监控系统在工程应用中的问题分析和解决方案

发布时间：2024-10-28 09:52:40 丨 文章来源：海湾电气火灾 | 作者：http://dq.gstxf.com/丨 浏览次数：121

根据《国务院安全生产委员会关于开展电气火灾综合治理工作的通知》（安委〔2017〕4号）和国务院安委会办公室电气火灾综合治理视频会议要求，各地、各有关单位高度重视、全面发动、积极推进，全面部署开展电气火灾综合治理工作。而随着电气火灾监控系统的广泛应用，用户对系统的设计和应用提出众多问题。

1、哪些场所需要电气火灾监控系统？

GB50016-2014(2018年版)《建筑设计防火规范》中规定：

1）老年人照料设施的非消防用电负荷应设置电气火灾监控系统；

2）建筑高度大于50m的乙、丙类厂房和丙类仓库，室外消防用水量大于 30L/s的厂房（仓库）的非消防用电负荷宜设置电气火灾监控系统；

3）一类高层民用建筑的非消防用电负荷宜设置电气火灾监控系统；

4）座位数超过1500个的电影院、剧场，座位数超过3000个的体育馆，任一层建筑面积大于3000㎡的商店和展览建筑，省（市）级及以上的广播电视、电信和财贸金融建筑,室外消防用水量大于25L/s的其他公共建筑的非消防用电负荷宜设置电气火灾监控系统；

5）国家级文物保护单位的重点砖木或木结构的古建筑的非消防用电负荷宜设置电气火灾监控系统；

GB50116-2013《火灾自动报警设计规范》中规定:

高度大于12m的空间场所的电气线路应设置电气火灾监控探测器，照明线路上应设置具有探测故障电弧功能的电气火灾监控探测器。

GB 50096-2011《住宅设计规范》中规定:

每幢住宅的总电源进线应设剩余电流动作保护或剩余电流动作报警。

《大型商业综合体消防安全专项整治工作方案》的通知安委办〔2018〕21号文件中提出:

具有电气火灾危险的场所应设置电气火灾监控系统.

小编建议：

由于电气火灾在所有火灾中发生比例最高，在全国范围内每天都会发生，为有效遏制电气火灾高发势头，确保生命财产安全，建议在人员密集度高、重要资产存放处、可燃物较多场所的供配电回路安装电气火灾探测器。

2、电气火灾探测器设置什么位置？

GB50116-2013《火灾自动报警设计规范》中规定:

1）剩余电流式电气火灾监控探测器应以设置在低压配电系统首端为基本原则，宜设置在第一级配电柜(箱)的出线端。

2）剩余电流式电气火灾监控探测器不宜设置在IT系统的配电线路和消防配电线路中。

JGJ 16-2008《民用建筑电气设计规范》中提出:

剩余电流检测点宜设置在楼层配电箱(配电系统第二级开关)进线处，当回路容量较小线路较短时，宜设在变电所低压柜的出线端。

小编建议：

由于电气系统分布广泛、长期持续运行，电气线路通常敷设在隐蔽处（如吊顶、电缆沟内），火灾初期时不易被火灾报警系统发现，也不易为肉眼所观察到。建议电气火灾探测器分级设置，在各级配电柜、箱的出线回路安装剩余电流和温度型探测器，在末端配电回路安装故障电弧型探测器，做到全面监控。

3、报警定值设多少合适？

GB 50054-2011《低压配电设计规范》:

为减少接地故障引起的电气火灾危险而装设的剩余电流监测或保护电器，其动作电流不应大于300mA；

GB50116-2013《火灾自动报警设计规范》:

报警值宜为300~500mA。泄漏电流大于500mA时，宜在其下一级配电柜(箱）设置。

JGJ 16-2008《民用建筑电气设计规范》:

防火剩余电流动作报警值宜为500mA。当回路的自然漏电流较大，500mA不能满足测量要求时，宜采用门槛电平连续可调的剩余电流动作报警器或分段报警方式抵消自然泄漏电流的影响。

JGJ 392-2016《商店建筑电气设计规范》:

仓储、营业区配电回路的电气火灾监控系统剩余电流报警值不宜大于300mA，其他区域的剩余电流报警值不宜大于500mA。

 小编建议：

从产生原理上来看，配电系统中当线路或设备老化或损坏时会产生有害的剩余电流，但线路和设备正常工作时会产生无害的固有剩余电流。

因此我们建议监测和计算出配电系统中的固有剩余电流，建议剩余电流越限值定制设置为固有剩余电流2倍以上，1000mA以下。对于频繁启动且启动时有漏电的设备回路，可适当增加限值。

温度越限值设定参考用电设备的环境温度和监测点位，监测线缆及其接点温度考虑线缆敷设方式、负载特性，越限值建议不超过55摄氏度。

4、剩余电流值超测量上限怎么办？

监测回路初次上电，剩余电流超500mA，甚至超1200mA（国标要求量程），我们应逐步排查原因：

1）首先确认配电系统是TN-S或TT系统：

2）确认接线是否正确，避免以下错误：

3）确认负载设备

回路负载侧有变压器、变频器、开关以及LED灯、电梯、UPS、EPS等设备动作产生的谐波电流耦合到供电回路，由于分布电容的容抗在随着谐波次数的增大而降低，会产生漏电流到大地。

4）确认线路长度、负载数量，计算固有漏电流

用电设备（如各荧光灯、计算机等设备）和电缆的分布电容产生的剩余电流，都会有固有剩余电流，属于无害的剩余电流。当回路线路长或带载设备数量较多时，固有漏电流累计值较大。

5）停电检修，监测回路绝缘性能

当以上检测均无问题时，须停电检修，逐步排查线路和负载的绝缘性能。确定漏电点。

5、电气火灾监控系统发生报警怎么处理

电气火灾监控系统属于预防性系统，其发生报警时说明项目具有电气火灾隐患，紧急度虽不及火灾报警系统，但也需谨慎重视及时排查，避免隐患扩大。当电气火灾监控系统发生报警时，建议按以下步骤排查处理：

1）可先对探测器进行复位，复位后仍有报警，说明配电系统故障持续存在；

2）检查回路历史值，与报警值对比分析，报警的突发性和渐变性；

3）确认回路是否有新增设备，新增设备的漏电属性；

4）安排停电检修。

6、小结

电气火灾监控系统建设并非一劳永逸，需要从设计、施工、报警参数设置管理和运营维护等方面全面跟踪，才能保证最大限度发挥其预防电气火灾发生的作用。

我公司重点关注消防安全领域，以“预防为主、防消结合、安全运营”为目的，为客户提供电气火灾监控系统的设计咨询、安装建设、运维管理及隐患排查等服务。

7、公司产品

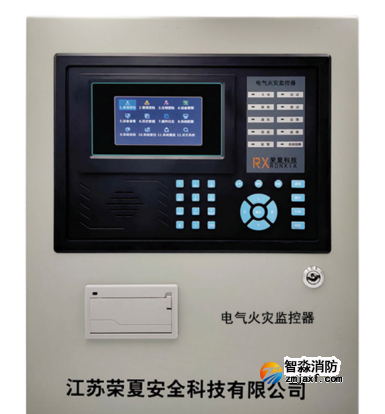

电气火灾监控设备 RXEF-L600B
