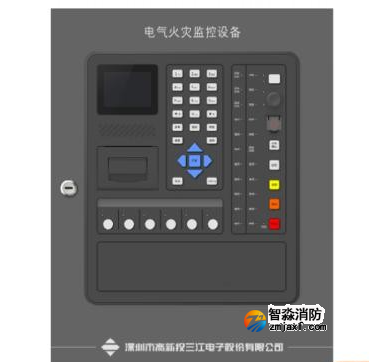

JB-QBL-DH511型电气火灾监控设备故障原因与处理方法

发布时间：2026-09-22 16:00:50 丨 文章来源：海湾电气火灾 | 作者：http://dq.gstxf.com/丨 浏览次数：35

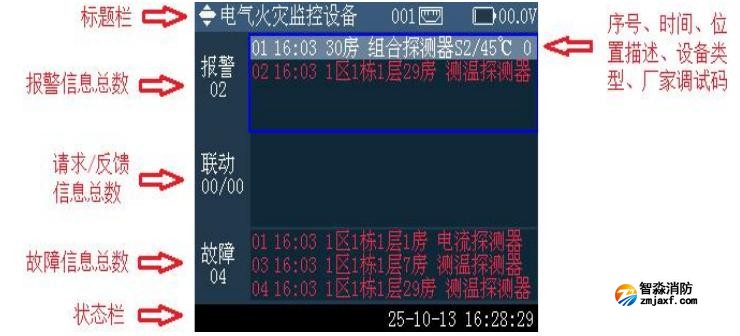

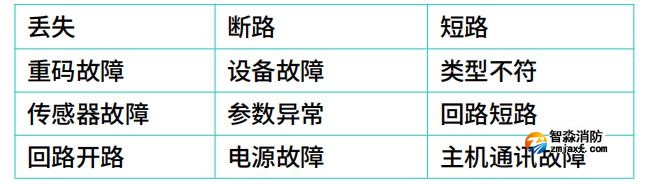

JB-QBL-DH511电气火灾监控设备常见的故障有探测器的各种故障，回路的短路或断路，主机通信故障，电源故障，备电故障等。

线路检查：

　　检查与本监控设备相连的总线状况，测量总线L+与L-的各状态下的电阻，回路的负载状况。其中，绝缘电阻应大于20MΩ，L+与L-之间的电阻值不应小于120Ω，回路所用的线缆其电阻值应小于40Ω。

　　安装采用多股线时，务必将多股线拧到一起，以免分叉短接到相邻端子，造成短路等不应该的故障或损坏。

故障可能原因分析与处理方法：

　01 故障现象：主机既报主电故障，又报备电故障。

　　处理方法及可能的原因有：主电故障且备电工作在欠压状态。

　02 故障现象：两台或以上主机联网时，2号主机可以收到1号主机的报警信息，但1号主机却不能收2号主机的数据。

　　处理方法：只有在登记了对方主机号后，本机发生的报警信息才能通过联网线传送给对方。2号机能接收到1号机的报警信息，说明联网线路已连通，且1号机在联网设置中登记了2号主机；1号机不能收到2号主机的监控信息，只能说明2号主机没有登记1号主机。

　03 故障现象：主机在联网时，通信距离并不远，速率也不高，但使用总线质量检查时，收到数据包数远少于发送的数据包数，主机联网异常。

　　处理方法：本监控设备主机联网时，采用的是目前较先进的CAN BUS总线协议，该协议要求联网主机只能进行串行连接，不可进行星形连接，且在联网的首尾必须要接120Ω匹配电阻（匹配电阻在单独的CAN板上，跳线帽短接“ON”即为启用匹配电阻），且中间不能有太多的终端电阻，方能保证联网总线的高速可靠。

　04 故障现象：主机报回路短/断路。

　　处理方法：当回路发生短路故障时，主机会自动报出“回路短路故障”。

　　当主机至少登记了1个终端，且一段时间内检测不到终端回码，则自动报出“回路断路故障”。断路分两种情况，全部断路或线路部分断路，部分断路的依据是在回路中发现有20个以上丢失故障，则判断为部分断路。
