剩余电流式、测温式、故障电弧探测器、测量热解粒子式、电气防火限流式、探测绝缘性能式电气火灾监控探测器的区别及应用？

发布时间：2026-03-28 13:49:37 丨 文章来源：海湾电气火灾 | 作者：http://dq.gstxf.com/丨 浏览次数：62

剩余电流式、测温式、故障电弧探测器、测量热解粒子式、电气防火限流式、探测绝缘性能式电气火灾监控探测器的区别及应用？

随着新国标的制定及实施，电气火灾监控探测器种类变得种类繁多；此前已对部分设备有过介绍，详见—剩余电流式、测温式、独立式电气火灾监控探测器的原理及应用？

此篇继续聚焦于此！继续做个更为全面的介绍！

根据《电气火灾监控系统 第2部分：剩余电流式电气火灾监控探测器》 GB14287.2-2014>术语可知：剩余电流式电气火灾监控探测器是指监测被保护线路中的剩余电流值变化的探测器。一般由剩余电流传感器和信号处理单元组成。

根据《电气火灾监控系统 第3部分：测温式电气火灾监控探测器》 GB14287.3-2014>术语可知：测温式电气火灾监控探测器是指能探测被保护线路中的温度参数变化的探测器。

根据《电气火灾监控系统 第4部分：故障电弧探测器》GB14287.4-2014>术语可知： 故障电弧探测器是指用于探测被保护电气线路中产生故障电弧的探测器。

根据《电气火灾监控系统 第5部分：测量热解粒子式电气火灾监控探测器》 GB14287.5-2025>术语可知：测量热解粒子式电气火灾监控探测器是指监测被保护区域中的热解粒子变化的探测器。

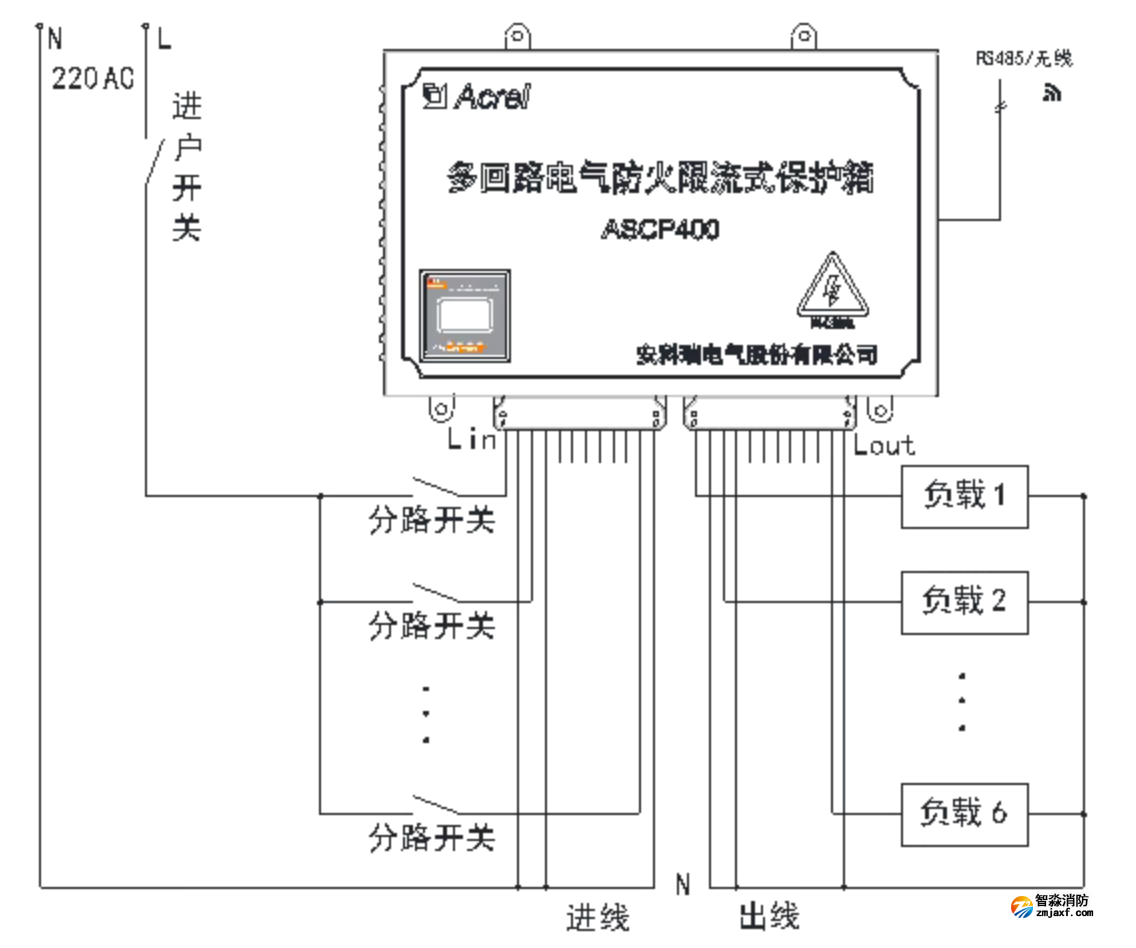

根据《电气火灾监控系统 第7部分：电气防火限流式保护器》GB 14287.7-2025>术语可知：电气防火限流式保护器是指被保护回路发生短路或过负荷情况下限制电流的保护设备。

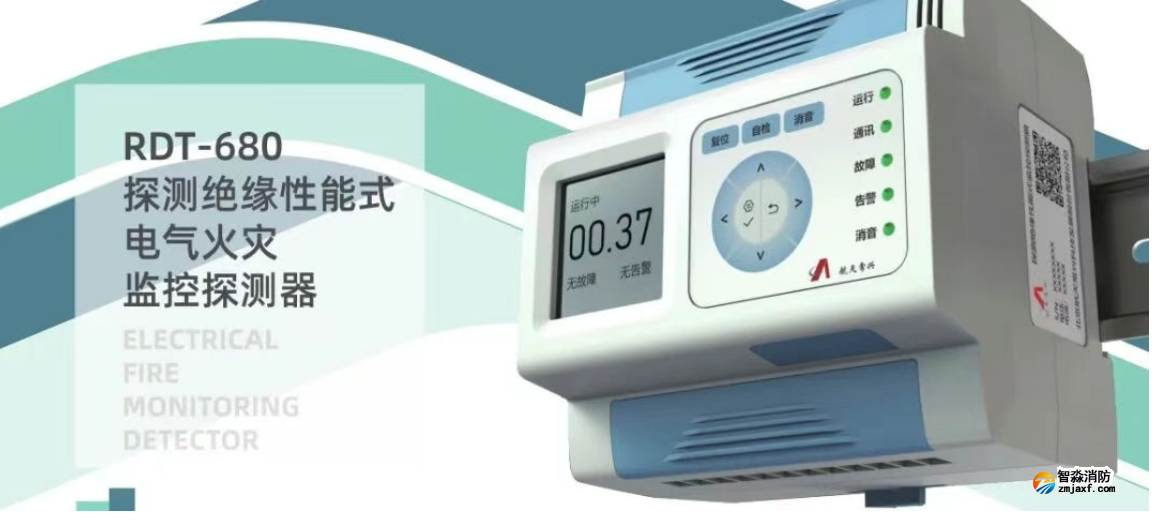

根据《电气火灾监控系统 第9部分：探测绝缘性能式电气火灾监控探测器》>术语可知：探测绝缘性能式电气火灾监控探测器是指电源中性点不接地、高阻接地的交流配电系统及直流配电系统中,采用向被监控配电系统主动注入测量信号,探测配电系统对地阻性绝缘电阻值,或配电系统、负载对其他等电位参考点阻性绝缘电阻值的探测器。

以下就来深入解析这六种电气火灾监控探测器各自的核心工作原理。理解其原理是正确应用它们的基础。

各类探测器原理详解

1. 剩余电流式（漏电监控）

核心原理：基于基尔霍夫电流定律（流入节点的电流总和等于流出节点的电流总和）。

工作方式：

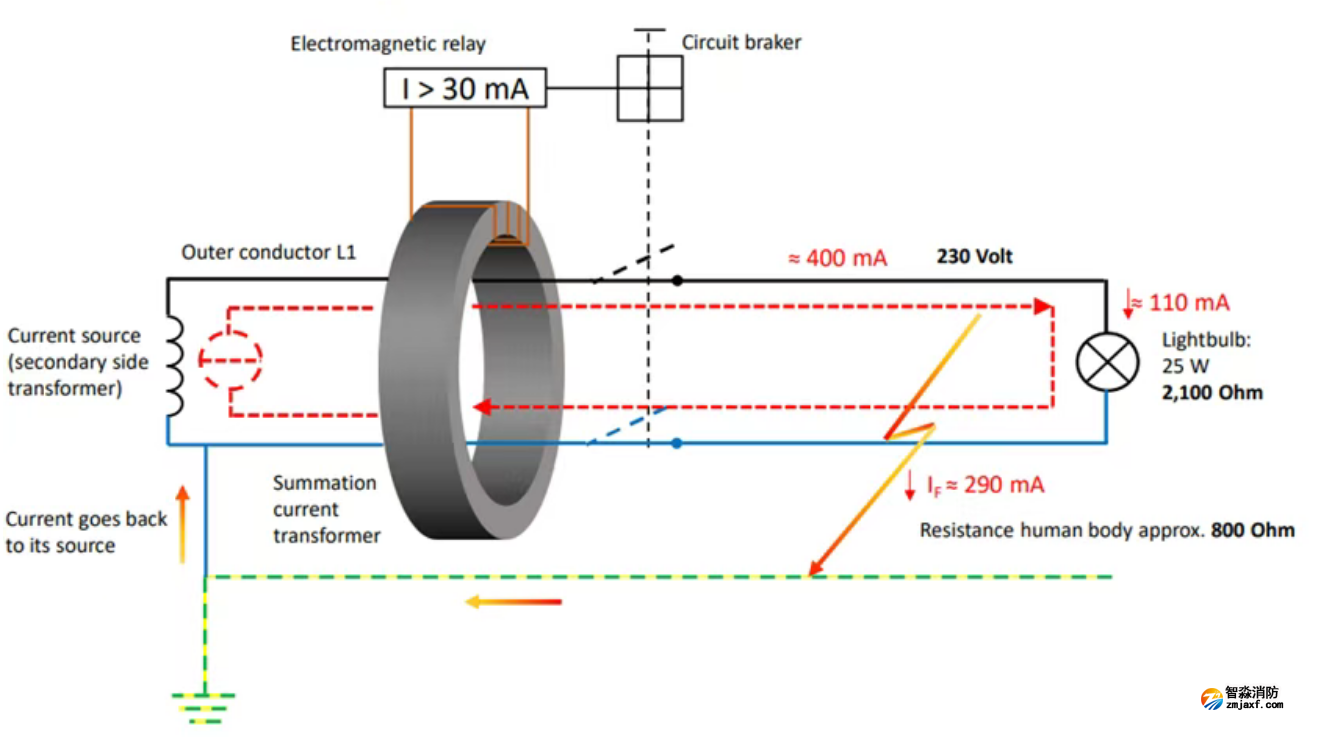

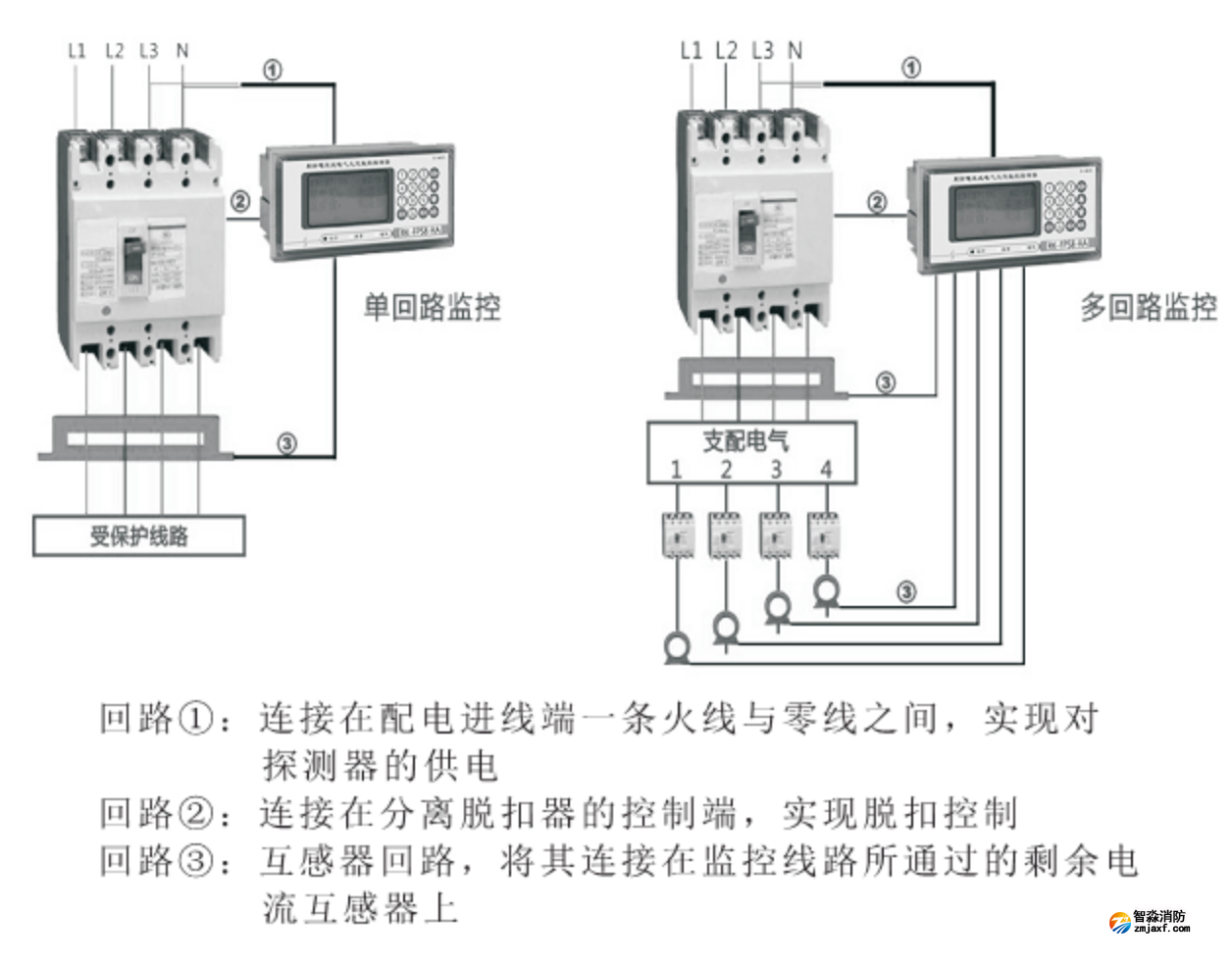

探测器通过一个特殊的电流互感器，同时包围供电线路的相线（L）和中性线（N）。

在正常无故障的电路中，流经L线和N线的电流大小相等、方向相反，它们在互感器内部产生的磁场相互抵消，互感器二次侧无信号输出。

当线路或设备因绝缘下降发生对地泄漏时，部分电流（即“剩余电流”或“漏电流”）不经过N线返回，而是通过大地等其他路径流走。这导致L线和N线的电流矢量和不再为零。

此时，电流互感器检测到这个不平衡的电流（即剩余电流），并输出相应信号。当该信号值超过设定的报警阈值时，探测器发出报警。

剩余电流式电气火灾监控探测器的设置要求？根据《火灾自动报警系统设计规范》 GB50116-2013 >9.2.1 剩余电流式电气火灾监控探测器应以设置在低压配电系统首端为基本原则，宜设置在第一级配电柜（箱）的出线端。在供电线路泄漏电流大于 500mA 时，宜在其下一级配电柜（箱）设置。9.2.2 剩余电流式电气火灾监控探测器不宜设置在 IT 系统的配电线路和消防配电线路中。9.2.3 选择剩余电流式电气火灾监控探测器时，应计及供电系统自然漏流的影响，并应选择参数合适的探测器；探测器报警值宜为 300mA～500mA 。

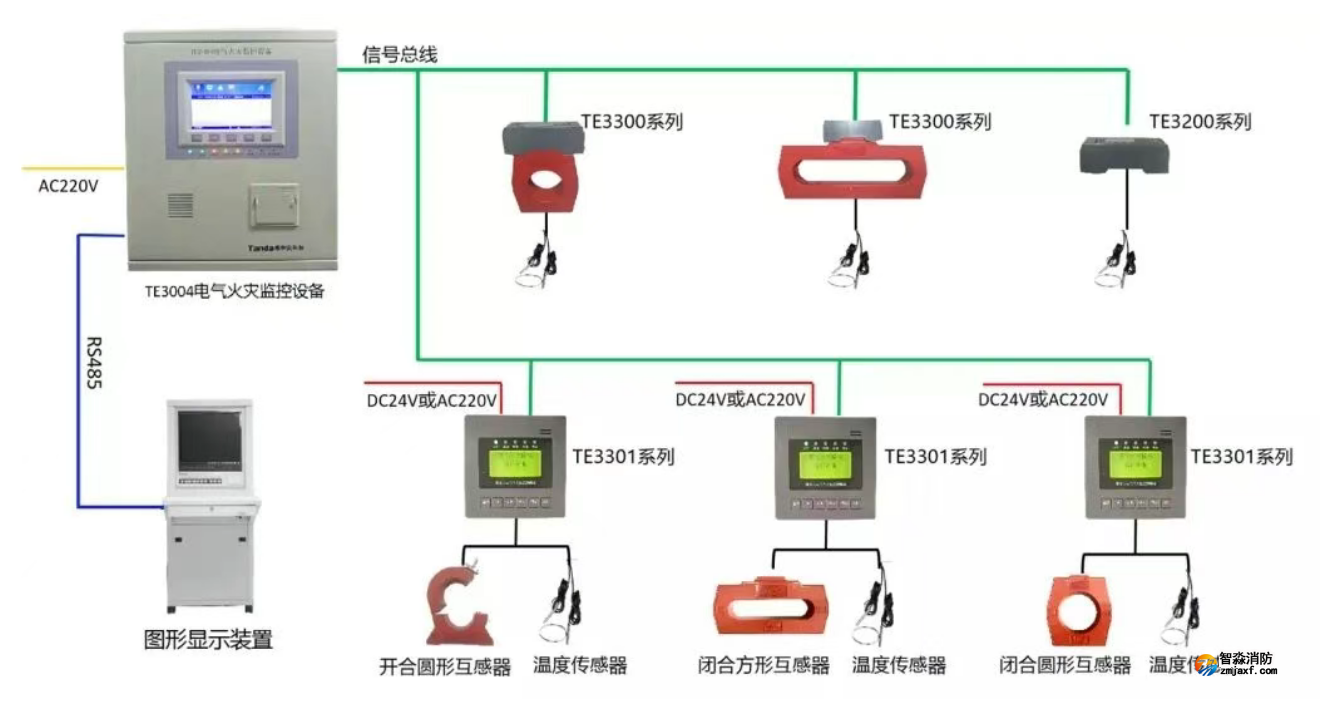

2. 测温式

核心原理：通过温度传感器感知被监测点的温度变化。

工作方式：

采用热敏电阻、热电偶或红外传感器等作为传感元件。

接触式测温：将传感器直接固定在电缆接头、开关触点、母线排等易发热部位，直接测量其表面温度。

非接触式测温：通常指红外测温，通过探测物体发出的红外辐射强度来测量其表面温度，适用于不便接触的带电部位。

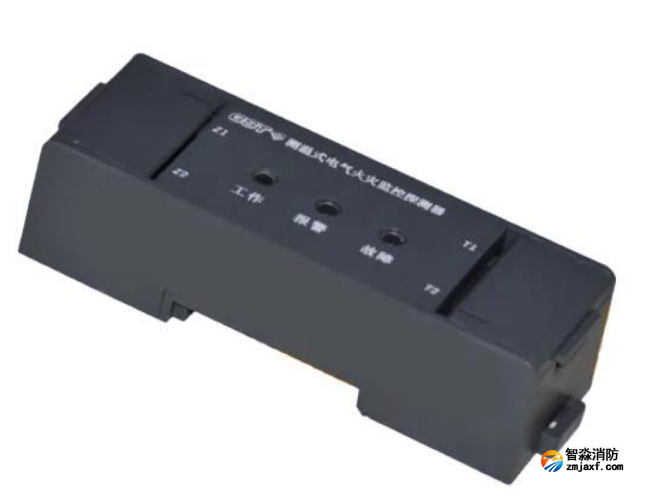

测温式电气火灾监控探测器的设置要求？根据《火灾自动报警系统设计规范》 GB50116-2013 >9.3.1 测温式电气火灾监控探测器应设置在电缆接头、端子、重点发热部件等部位。9.3.2 保护对象为 1000V 及以下的配电线路，测温式电气火灾监控探测器应采用接触式布置。9.3.3 保护对象为 1000V 以上的供电线路，测温式电气火灾监控探测器宜选择光栅光纤测温式或红外测温式电气火灾监控探测器，光栅光纤测温式电气火灾监控探测器应直接设置在保护对象的表面。

探测器持续监测温度值，可设定两种报警模式：

定温报警：当温度达到或超过预设的固定阈值（如70℃、85℃）时报警。

温升报警：监测单位时间内温度的上升速率（ΔT/Δt），当温升过快时报警，可提前预警过热趋势。

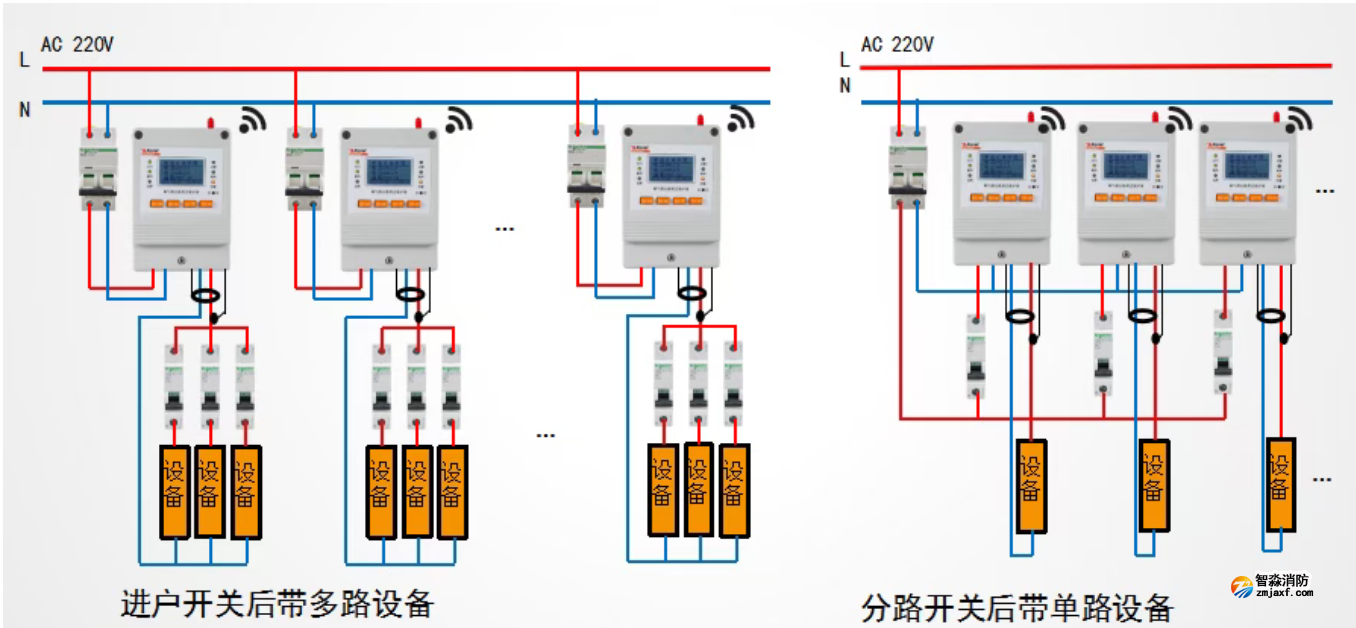

3. 故障电弧式

核心原理：通过高频采样与波形分析，识别故障电弧的独特电流特征。

工作方式：

探测器以极高的频率（通常每秒数千次以上）对回路电流进行采样，获取精细的电流波形。

故障电弧发生时，电流波形具有两个典型特征：

电流截断：由于空气电离不连续，电流在过零点附近会频繁地被“截断”，形成平肩区。

高频噪声：电弧会产生丰富的高频信号。

探测器内部的微处理器运用算法模型（如时域分析、频域分析、模式识别等），实时分析采集到的波形，判断其是否与故障电弧的特征库匹配。

一旦确认为故障电弧，且发生的频率/持续时间超过安全阈值，则立即报警。它能有效排除正常工作电弧（如开关闭合、电机启动）的干扰。

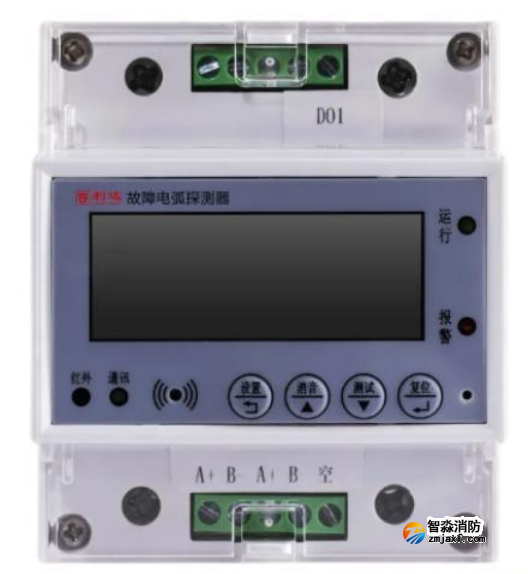

故障电弧式电气火灾监控探测器的设置要求？根据《火灾自动报警系统设计规范》 GB50116-2013 >9.2.4 具有探测线路故障电弧功能的电气火灾监控探测器，其保护线路的长度不宜大于 100m 。

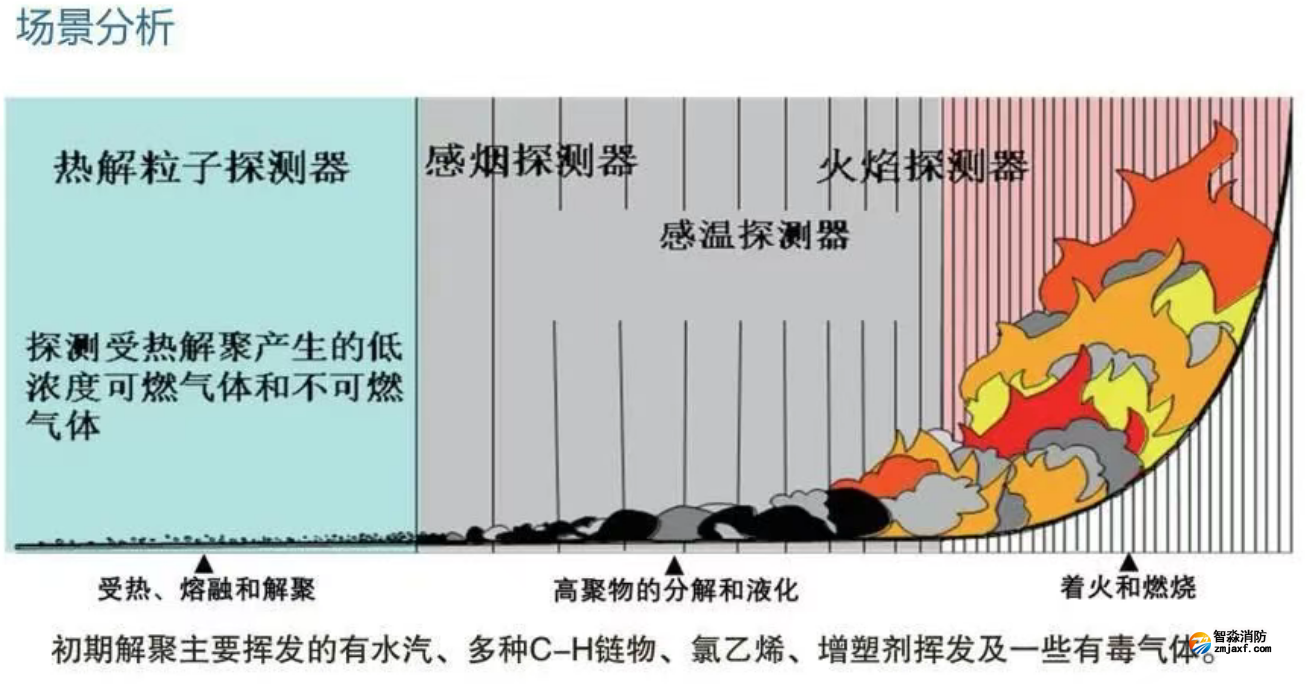

4. 测量热解粒子式（空气采样式）

核心原理：检测电气过热早期阶段材料热分解产生的亚微米级固体颗粒。

工作方式：通过采样管网主动抽取被保护设备内部（如配电柜、机柜）的空气样本；样本空气被送入探测腔内的激光探测室；当空气中含有因绝缘材料、电路板等过热而产生的热解粒子（粒径通常在0.001~0.01微米）时，激光照射到这些粒子会发生散射；高灵敏度的光接收器检测散射光的强度，其强度与粒子浓度成正比。

探测器通过分析粒子浓度的背景水平、上升趋势和速率，能在可见烟或明火出现前数十分钟至数小时发出超早期预警。

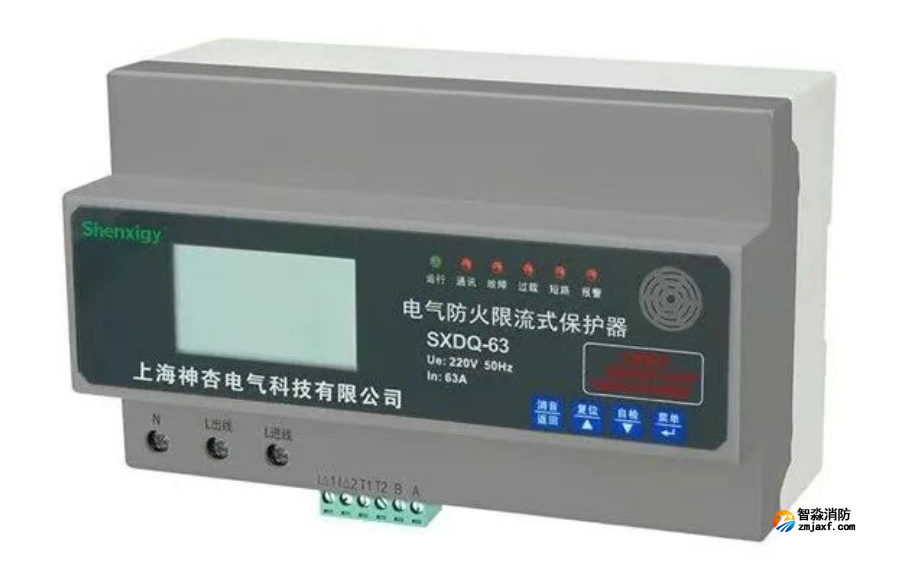

5. 电气防火限流式

核心原理：利用高速半导体开关，在短路故障电流达到峰值前将其强制切断。

工作方式：

探测器实时监测回路电流。

当检测到电流在极短时间内（微秒级，μs）急剧上升，达到短路特征时，核心的固态开关（如可控硅、IGBT等）在收到指令后，可在微秒级内迅速关断。

这比传统机械式断路器（分断时间通常为毫秒级，ms）快百倍以上，从而将预期的巨大短路电流“扼杀”在起步阶段，使其无法产生足以引燃周边材料的能量和电弧

它是一种主动保护装置，核心目的是“抑制”而非“报警后处置”。

6. 探测绝缘性能式

核心原理：主动注入一个安全的检测信号，在线监测线路的整体绝缘电阻。

工作方式：

探测器在带电线路与地之间，注入一个低压、恒流或恒压的直流或低频交流测试信号。

测量该信号在回路中产生的响应（如电压、电流）。

根据欧姆定律，计算出当前线路系统的绝缘电阻值。绝缘电阻值越低，说明线路对地绝缘性能越差。

探测器持续记录绝缘电阻的变化趋势，当电阻值低于预设阈值，或在一段时间内发生加速下降时，即使此时泄漏电流尚未达到剩余电流式探测器的报警值，也能提前发出预警，提示绝缘材料正在发生渐进性劣化。

原理总结对比

总而言之，这些探测器从 “漏电”（剩余电流）、“发热”（测温）、“打火”（电弧）、“生烟前兆”（热解粒子）、“短路抑制”（限流） 和 “绝缘健康度”（绝缘性能） 等不同维度，共同构建了一个多层次的电气火灾预警与防护体系。选择合适的组合，能实现对电气火灾隐患的全面监控。

不同类型的电气火灾监控探测器各有其独特的工作原理和最佳应用场景，共同构成了电气火灾的立体防护网。下面这个表格汇总了它们的核心区别：

如何选择探测器

面对这么多选择，可以遵循以下思路来决策：

风险评估先行：分析保护场所的火灾风险类型。是老旧线路的漏电风险大，还是设备频繁启停的过载过热风险高，或是精密设备集中的电弧风险？

构建防护体系：不要依赖单一探测器。应采用分级、互补的配置策略。例如，在配电系统主干线设置剩余电流式探测器，在重要配电箱的开关触点处安装测温式探测器，在照明、插座等末端回路则部署故障电弧探测器。

考虑特殊需求：对于数据中心、通信机房等有极高安全要求的密闭设备，可考虑采用热解粒子式探测器进行极早期预警。对于风险较高且传统保护不足的末端线路，可评估使用电气防火限流式保护器。

遵循标准规范：各类探测器的设计、安装需遵循GB 50116《火灾自动报警系统设计规范》、GB 50016《建筑设计防火规范》及GB 14287系列标准等国家规范 。

总结与建议

选择电气火灾监控探测器，关键在于理解风险、组合配置。
