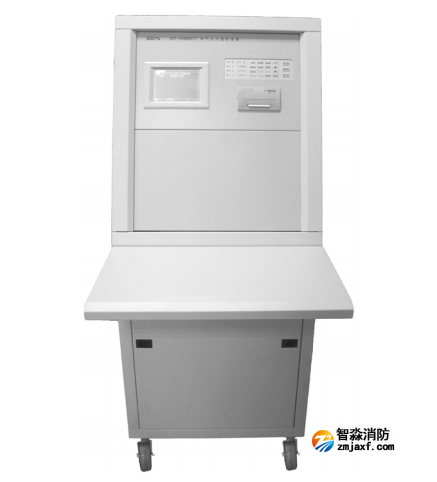

海湾GST-DH9000/T 琴台式电气火灾监控设备接线安装

发布时间：2024-11-25 10:13:37 丨 文章来源：海湾电气火灾 | 作者：http://dq.gstxf.com/丨 浏览次数：271

产品规格

（1）液晶屏规格：320×240 点，5.7 寸单色液晶。

（2）电气火灾监控设备容量：最大 16 路总线，每路总线可带 128 个电气火灾探测器，2048 点。

（3）线制：电气火灾监控设备与剩余电流式电气火灾监控探测器采用无极性信号二总线连接。

（4）使用环境：温度：0℃~+40℃ 相对湿度≤95% ，不结露

（5）电源：主电：交流 220V 电压变化范围 ＋10%~－15%。 备电：DC24V 密封铅酸蓄电池。

（6）功耗：最大 150W。

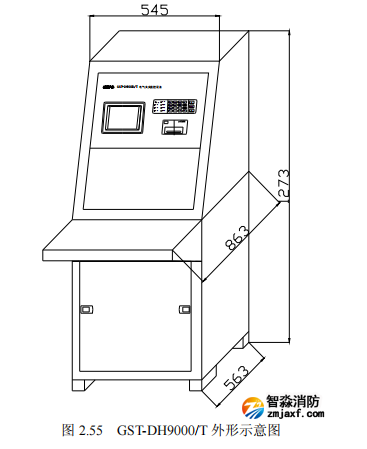

（7）外形尺寸：545mm×863mm×1273mm

结构与安装

接线 参见第 7 节 GST-DH9000 电气火灾监控设备的接线。

布线要求 参见第 7 节 GST-DH9000 电气火灾监控设备的布线要求。
