海湾GST-BMQ-2 型电子编码器接线安装技术

发布时间：2024-11-18 09:44:50 丨 文章来源：海湾电气火灾 | 作者：http://dq.gstxf.com/丨 浏览次数：289

概述

电子编码器是电气火灾监控探测器的设定工具。通过电子编码器，可以读写探测器的地址编码、 读写探测器剩余电流的报警值。电子编码器具有操作简单、显示直观，易学易用的优点，是电气火 灾监控系统现场调试常用的工具。

产品规格

（1） 工作电压：DC9V

（2） 工作电流≤8mA

（3） 待机电流≤100μA

（4） 使用环境： 温度：-10℃~+50℃ 相对湿度≤95%，不结露

（5） 外形尺寸：164mm×64mm×37mm

外形结构

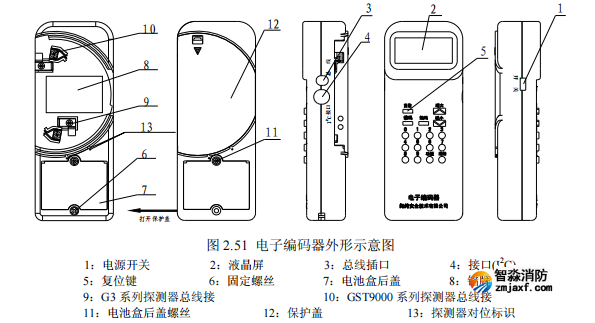

电子编码器的外形结构如图 2.51：

其中各部分功能说明如下：

1) 电源开关：完成系统硬件开机和关机操作。

2) 液晶屏：显示有关探测器的一切信息和操作人员输入的相关信息，并且当电源欠压时给出 指示。

3) 总线插口：编码器通过总线插口与探测器或模块相连。

4) 接口(I2 C)：编码器通过此接口与以I 2 C编程方式编码的探测器相连。

5) 复位键：当编码器由于长时间不使用而自动关机后，按下复位键可以使系统重新上电并进 入工作状态。

6) 固定螺丝：将编码器的印制板固定好，并且将编码器的前盖和后盖安装在一起。

7) 电池盒后盖：内部放置电池。

8) 铭牌：贴于编码器背面。

9) G3系列探测器总线接口：旋接JTY-GD-G3、JTW-ZCD-G3N、JTF-GOM-GST601等探测器。

10) GST9000 系列探测器总线接口：旋接 JTY-GM-GST9611 、 JTW-ZOM-GST9612 、 JTF-GOM-GST9613等探测器。

11) 电池盖螺丝：将电池固定好。

12) 保护盖：保护后盖的总线接口，以免发生短路等事故。

13) 探测器对位标识：探测器旋接对位标记。
