火灾消防火灾自动报警系统设备接线图

发布时间：2023-02-23 13:59:28 丨 文章来源：海湾电气火灾 | 作者：http://dq.gstxf.com/丨 浏览次数：313

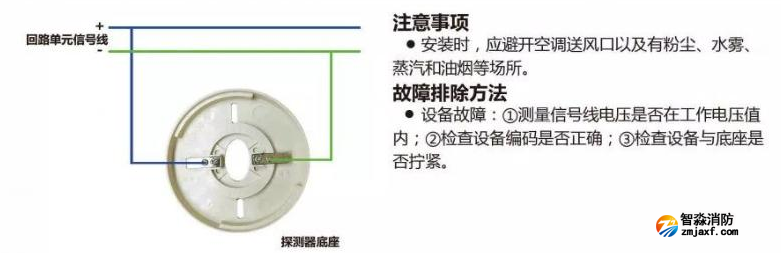

点型光电感烟火灾探测器接线图


点型感温火灾探测器接线图


手动火灾报警按钮接线图

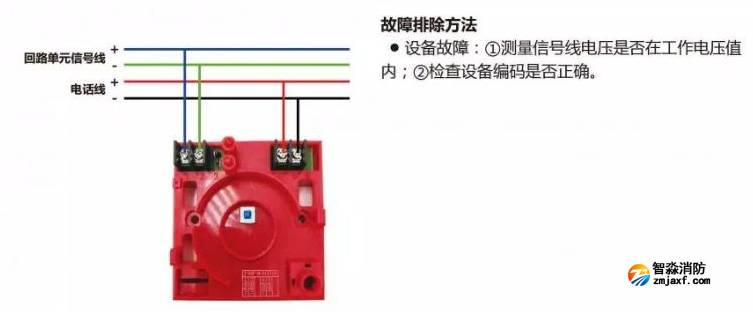

消火栓按钮接线图

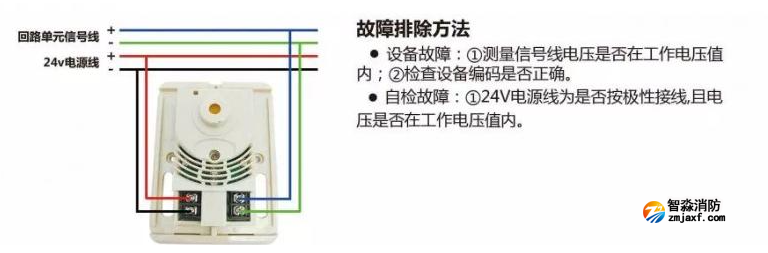

火灾声光警报器接线图

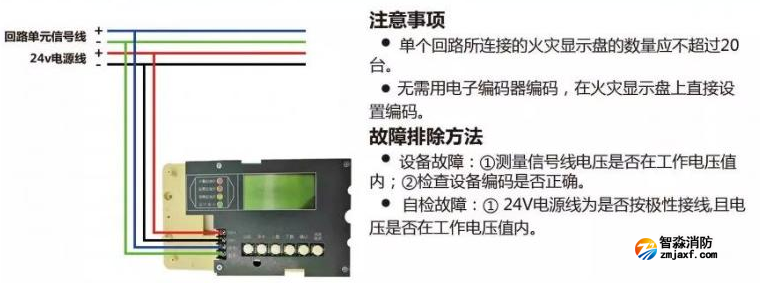

火灾显示盘接线图

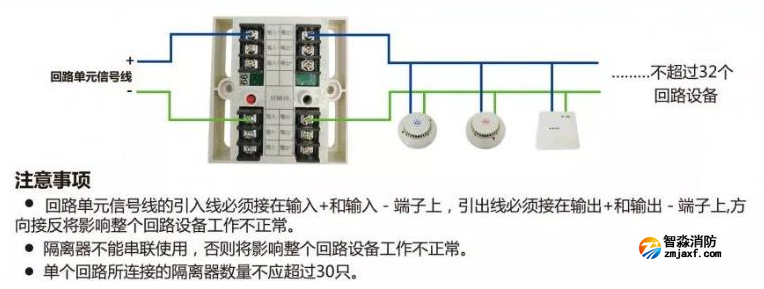

总线短路隔离器接线图

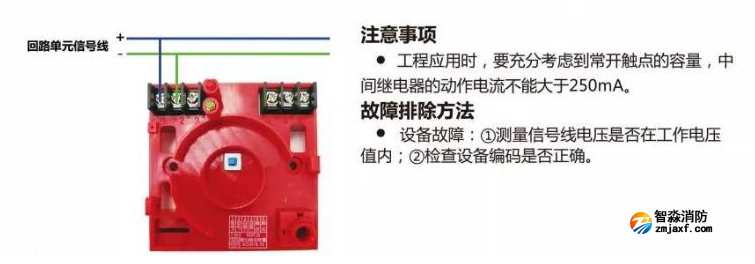

输入模块接线图

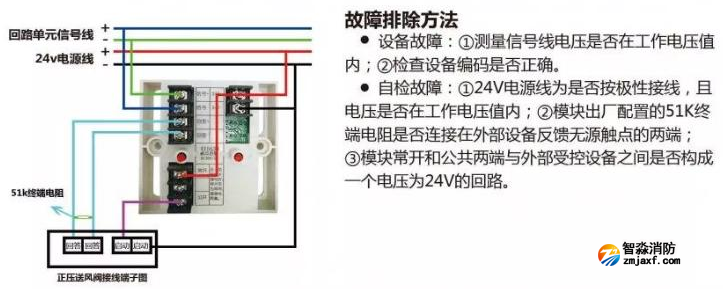

输入/输出模块接线图

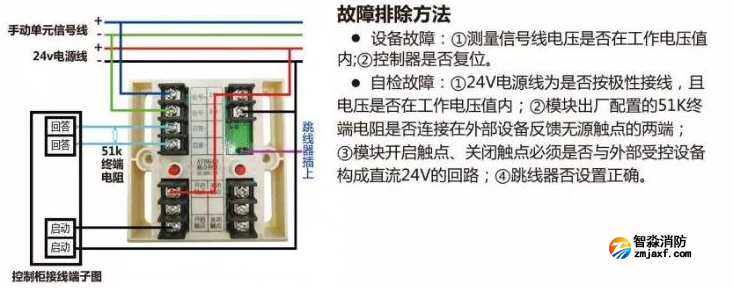

输入/输出模块接线图

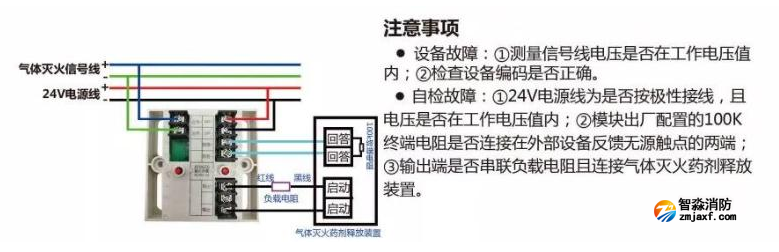

输入/输出模块接线图

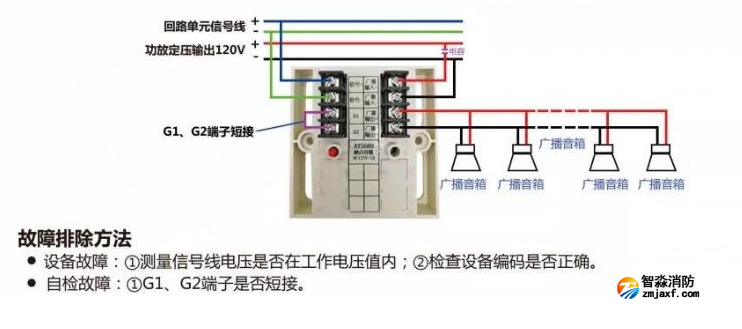

输入输出模块接线图
