线路能否穿在同一管内或强弱电线路能否设在同一桥架内

发布时间：2022-11-24 11:29:30 丨 文章来源：海湾电气火灾 | 作者：http://dq.gstxf.com/丨 浏览次数：590

1.问题描述

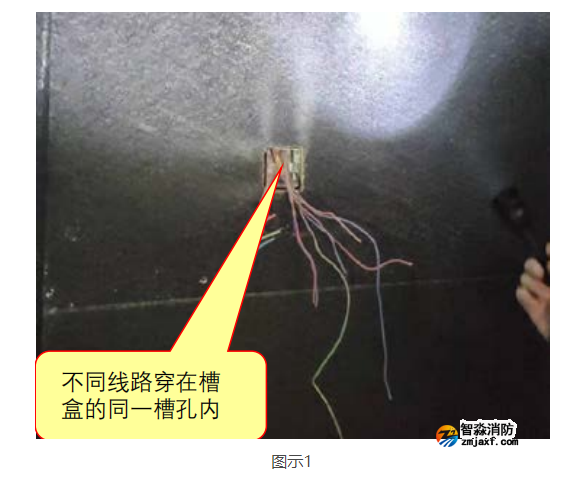

　　将不同系统、不同电压等级、不同电流类别的线路穿在同一管内或槽盒的同一槽孔内【图示1】；

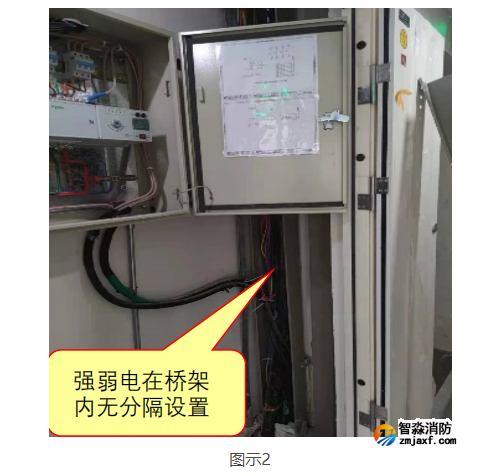

　　强弱电线路敷设在同一桥架内，且无分隔设施【图示2】。

2.规范要求

　　《火灾自动报警系统施工及验收标准》（GB 50166-2019）规定：

　　3.2.12系统应单独布线，除设计要求以外，系统不同回路、不同电压等级和交流与直流的线路，不应布在同一管内或槽盒的同一槽孔内。

　　《火灾自动报警系统设计规范》（GB 50116-2013）规定：

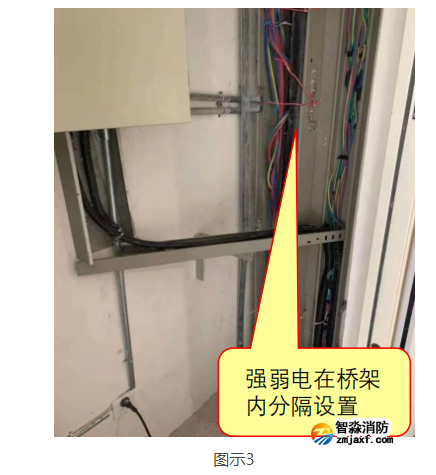

　　11.2.5不同电压等级的线缆不应穿入同一根保护管内，当合用同一线槽时，线槽内应有隔板分隔。【图示3】

3.图示说明

1）错误做法

、

2）正确做法
